CIDAN Rollformer ONROLL
Der ONROLL wurde in enger Zusammenarbeit mit erfahrenen Dachprofis entwickelt und ist konsequent auf die Anforderungen des Arbeitsalltags ausgelegt – ganz gleich, ob Sie auf einem engen Stadtdach oder an einem abgelegenen Einsatzort arbeiten. Präzision, Geschwindigkeit und Baustellentauglichkeit gehören selbstverständlich dazu.
Lassen Sie uns durchstarten. Gemeinsam.
Hauptvorteile
Echter Mittenantrieb für einfaches Beladen und präzises Einführen der Coils
Werkzeuge mit Schnellverstellung per Drehknopf für die Materialdicke
Schnellwechselwerkzeuge mit Passstiften für die exakte Positionierung
Kapazität
Geschwindigkeit
28 m/min
Stahl
0.32 – 0.64 mm
Gewicht
1950 kg
Antriebssystem
Der ONROLL setzt auf ein direktes Mittenantrieb-Andruckrollen-System mit groß dimensionierten Wellen. Dieser Mittenantrieb gewährleistet einen gleichmäßigen, torsionsfreien Materialtransport und sorgt so für höchste Prozesssicherheit.
Direktantrieb
Große Direktantriebswellen ermöglichen eine Profiliergeschwindigkeit von bis zu 28 m/min. Ein robustes Getriebe sorgt für lange Lebensdauer und zuverlässigen Betrieb.
Breitenverstellung der Paneele
Der ONROLL verfügt über eine vollständig symmetrische Breitenverstellung auf beiden Seiten der Antriebsrollen – für eine schnelle und einfache Zuführung. Präzisions-Linearführungen in Kombination mit einer Gewindespindel sorgen für eine exakt parallele Positionierung der Werkzeuge entsprechend der gewünschten Paneelbreite, ohne außermittige Seitenbelastung.
Die Werkzeuge laufen frei; zentrale Neoprenrollen transportieren das Material durch den ONROLL und minimieren dabei Torsion im Paneel.

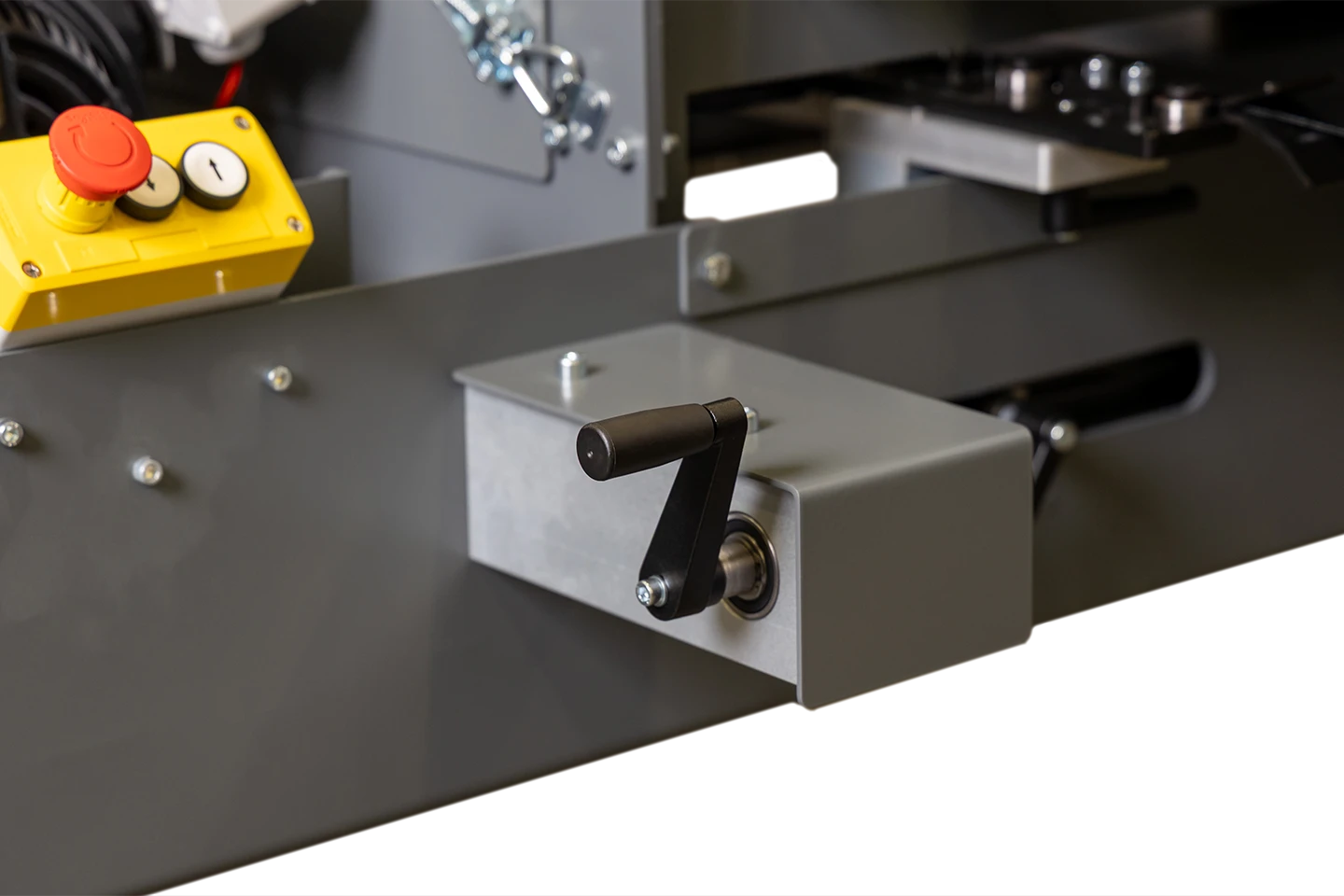

Paneelbreite

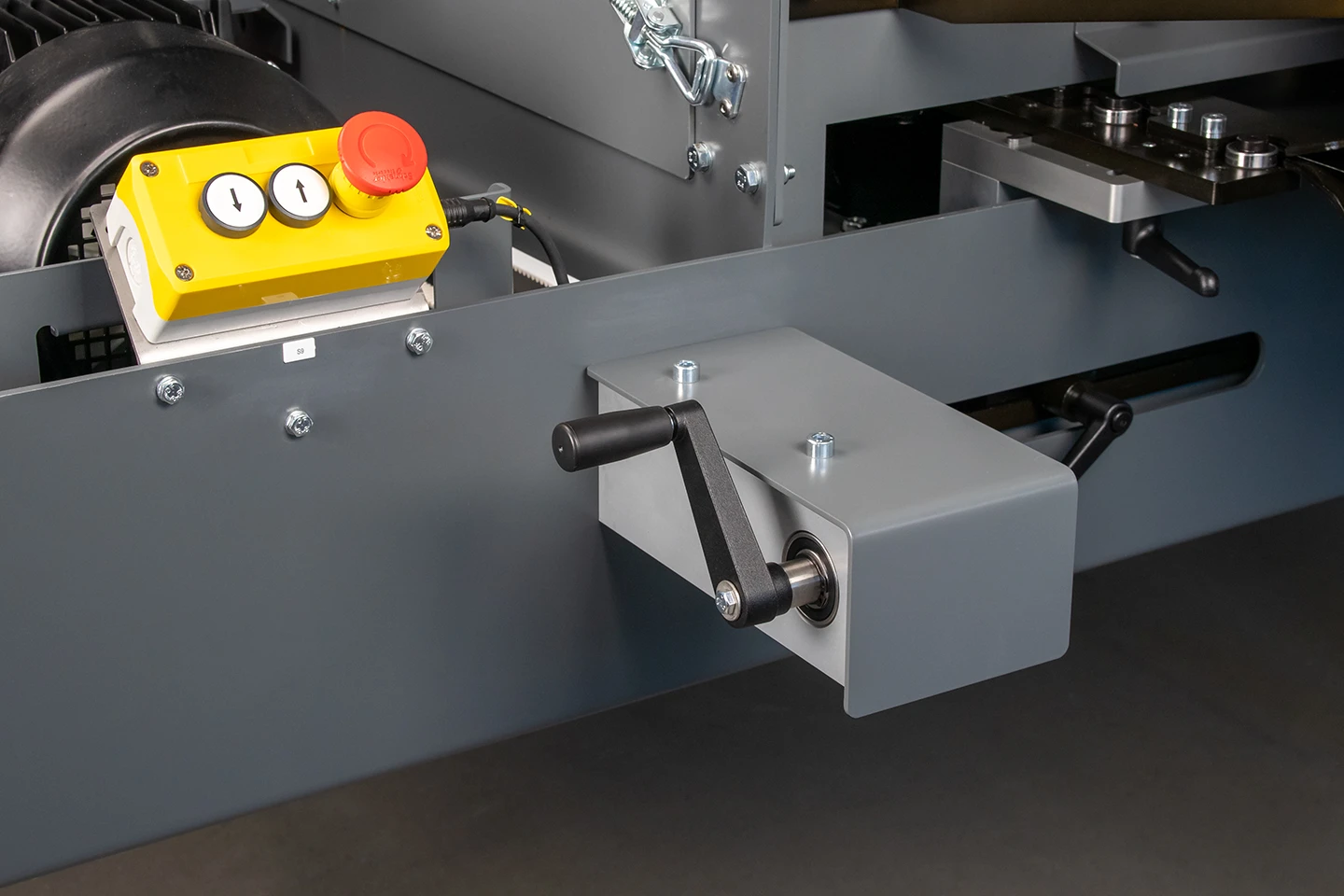

Die Paneelzuführung erfolgt über ein Handrad mit Schnellverriegelung. Die Breitenverstellung wird durch einen stahlverstärkten Antrieb mit 5 Jahren Garantie realisiert – inklusive Präzisions-Linearführungen und eine Spindel mit hoher Steigung.
Einzugseinstellung
Die Einstellungseinstellung erfolgt ebenfalls über ein Handrad mit Schnellverriegelung. Auch hier kommt der Stahlbandantrieb mit 5 Jahren Garantie zum Einsatz, um eine zuverlässige und präzise Verstellung zu gewährleisten.
Antrieb

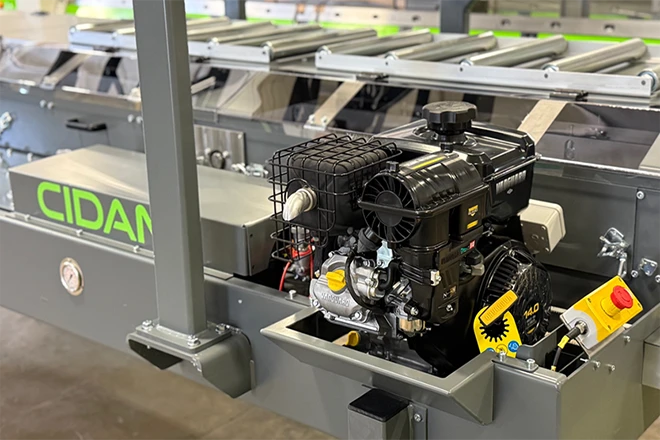

Die Maschine kann wahlweise mit einem Briggs & Stratton Vanguard 14-PS-Benzinmotor, einem 230-V-Einphasenmotor, einem 230-V-Drehstrom oder einem 400/460-V-Drehstrom-Elektromotor geliefert werden. Die Antriebseinheiten lassen sich in weniger als 5 Minuten wechseln – ideal für flexible Einsätze und schnelle Anpassungen.
Hydraulikantrieb
Der robuste Hydraulikantrieb ist mit einer abnehmbaren Sicherheitsabdeckung ausgestattet.
Schnellkupplungen sorgen für eine einfache und sichere Verbindung zwischen Hydraulikantrieb und Antriebseinheit.
Werkzeuge
Die Werkzeuge bestehen aus hochwertigem, rostfreiem Edelstahl, sind besonders langlebig und verfügen über eine 5-Jahres-Garantie.

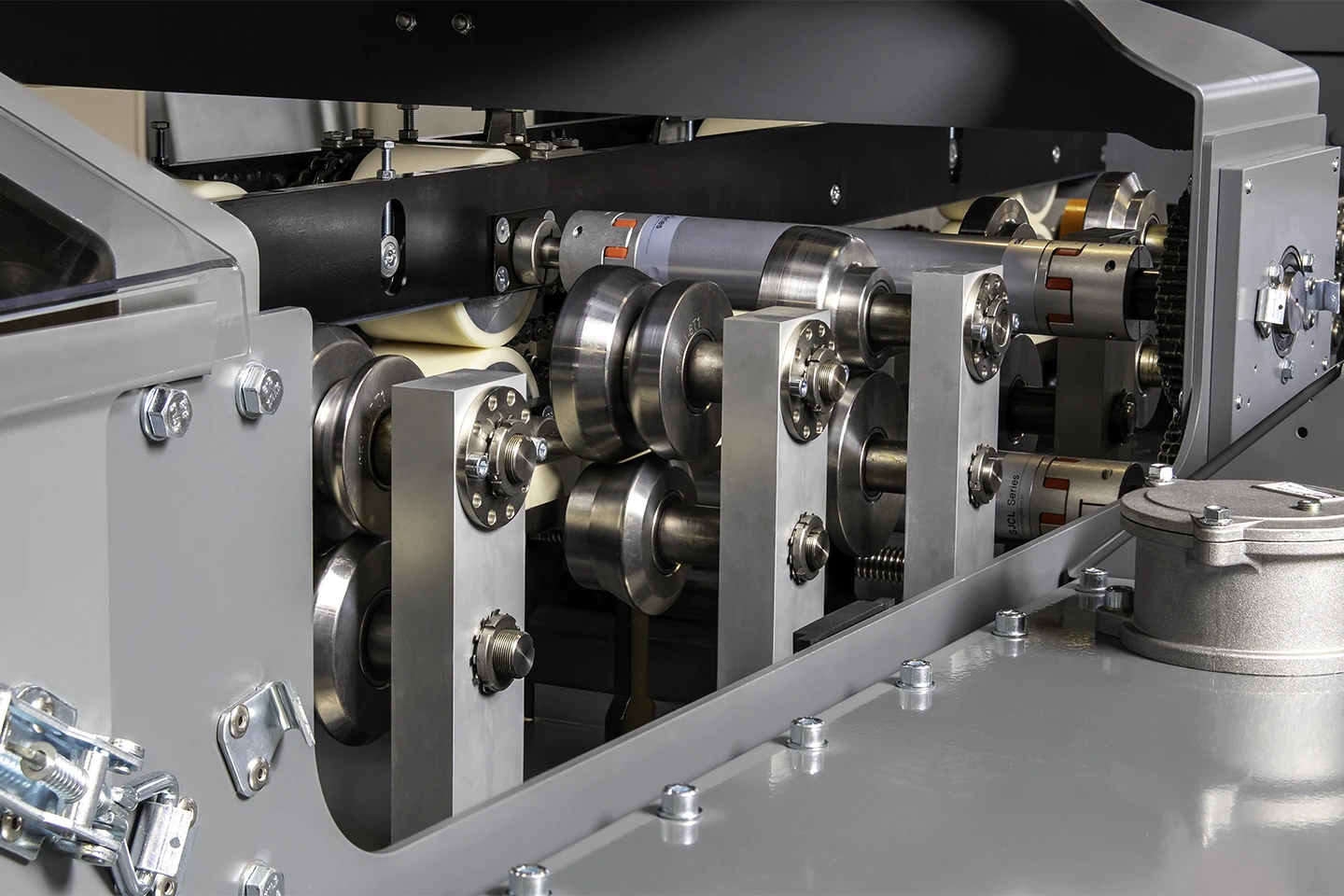

Schnellwechselwerkzeuge

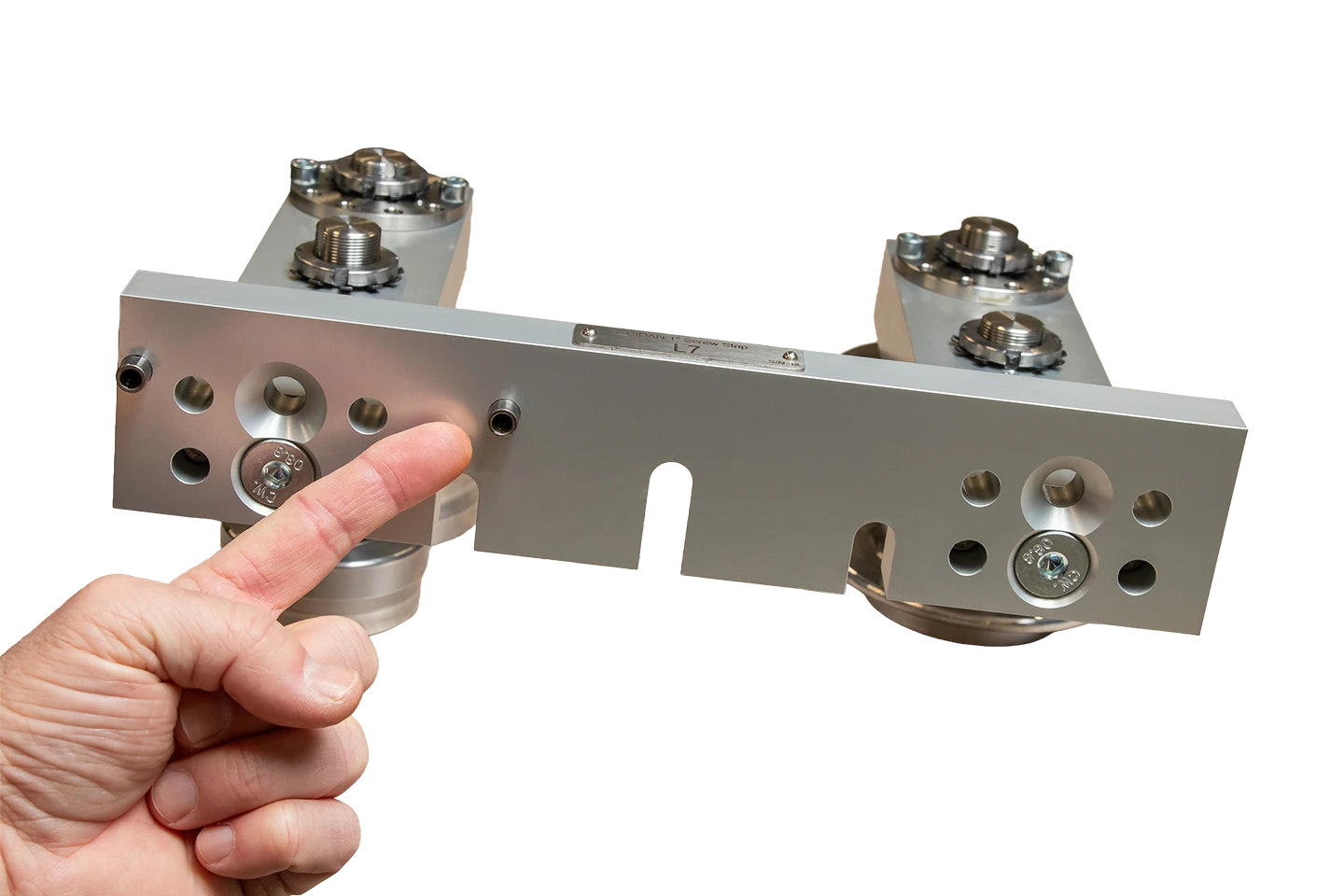

Die Werkzeuge lassen sich mühelos über die Schnellwechsel-Stiftbefestigung an der Werkzeugschiene laden. Ein Werkzeugsatz ist standardmäßig im Lieferumfang enthalten.

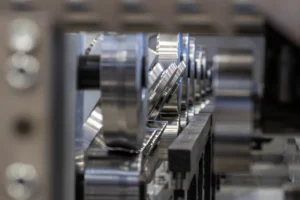

Führungsschienen unterstützen die Paneele beim Durchlaufen der Werkzeuge und sorgen für präzise Bearbeitung.

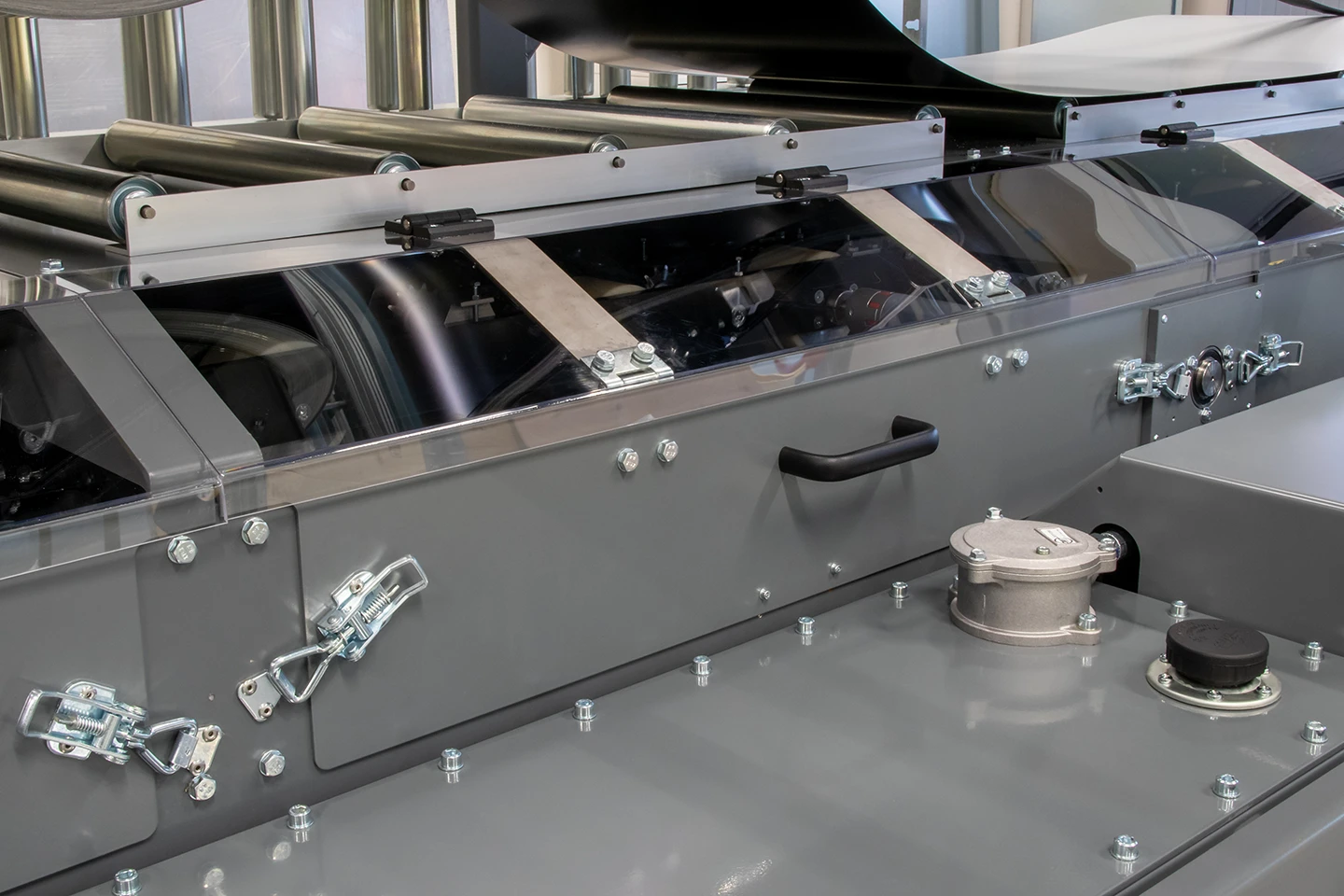

Dank aufklappbarer Sichtfenster behalten Sie stets den Überblick über die Werkzeuge – zum Betrachten müssen keine Abdeckungen entfernt werden.

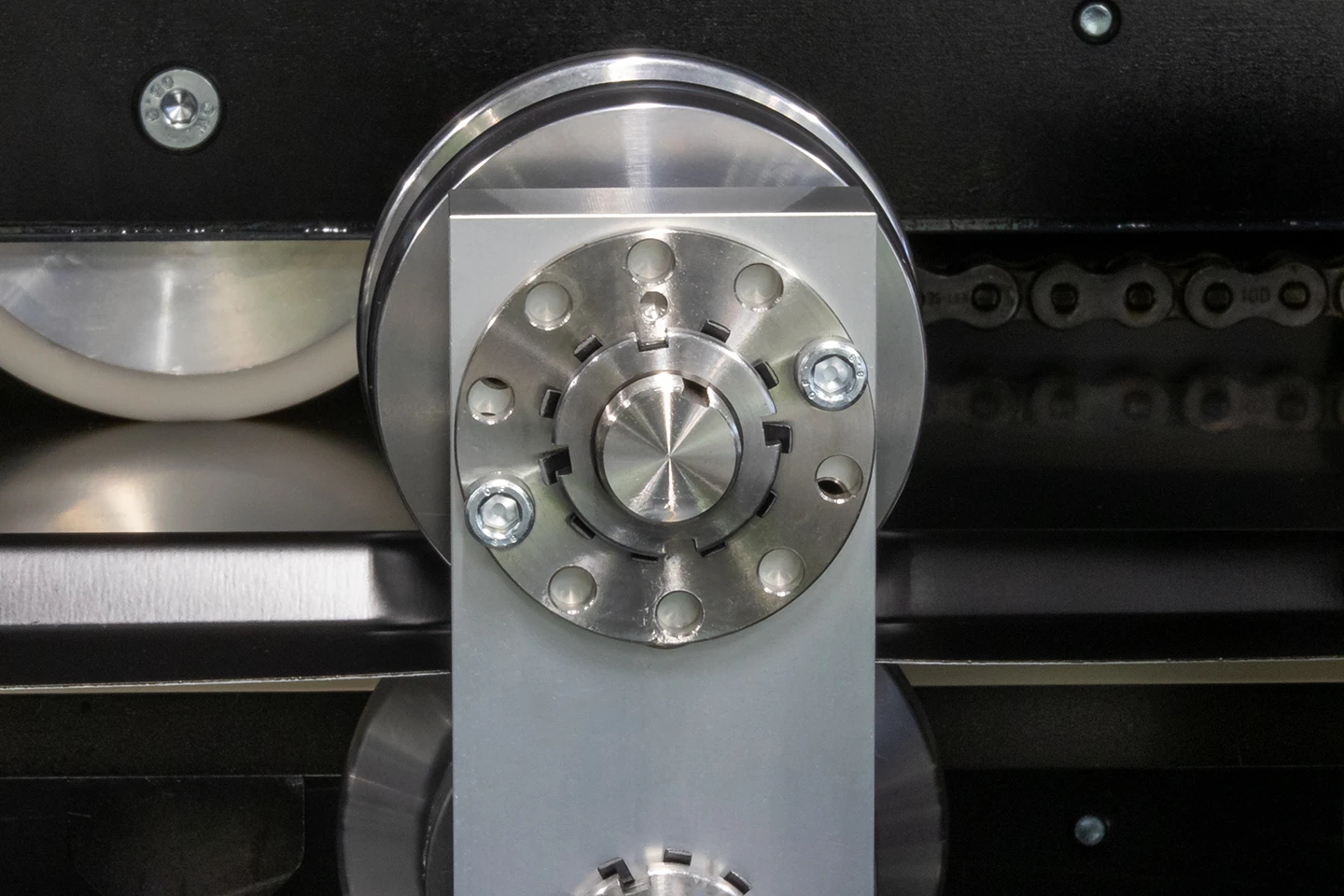

Einzigartige, schnelle und einfache Drehknopf-Einstellung der Walzen für die Materialstärke. 0,38 mm pro Schritt. Kein Bedarf an Fühlerlehren und kein Fehljustieren durch den Bediener.
Die Werkzeuge lassen sich mühelos über die Schnellwechsel-Stiftbefestigung am Werkzeughalter laden
Austrittsschere
Die Austrittsschere besteht aus hochwertigem Werkzeugstahl und garantiert maximale Lebensdauer.

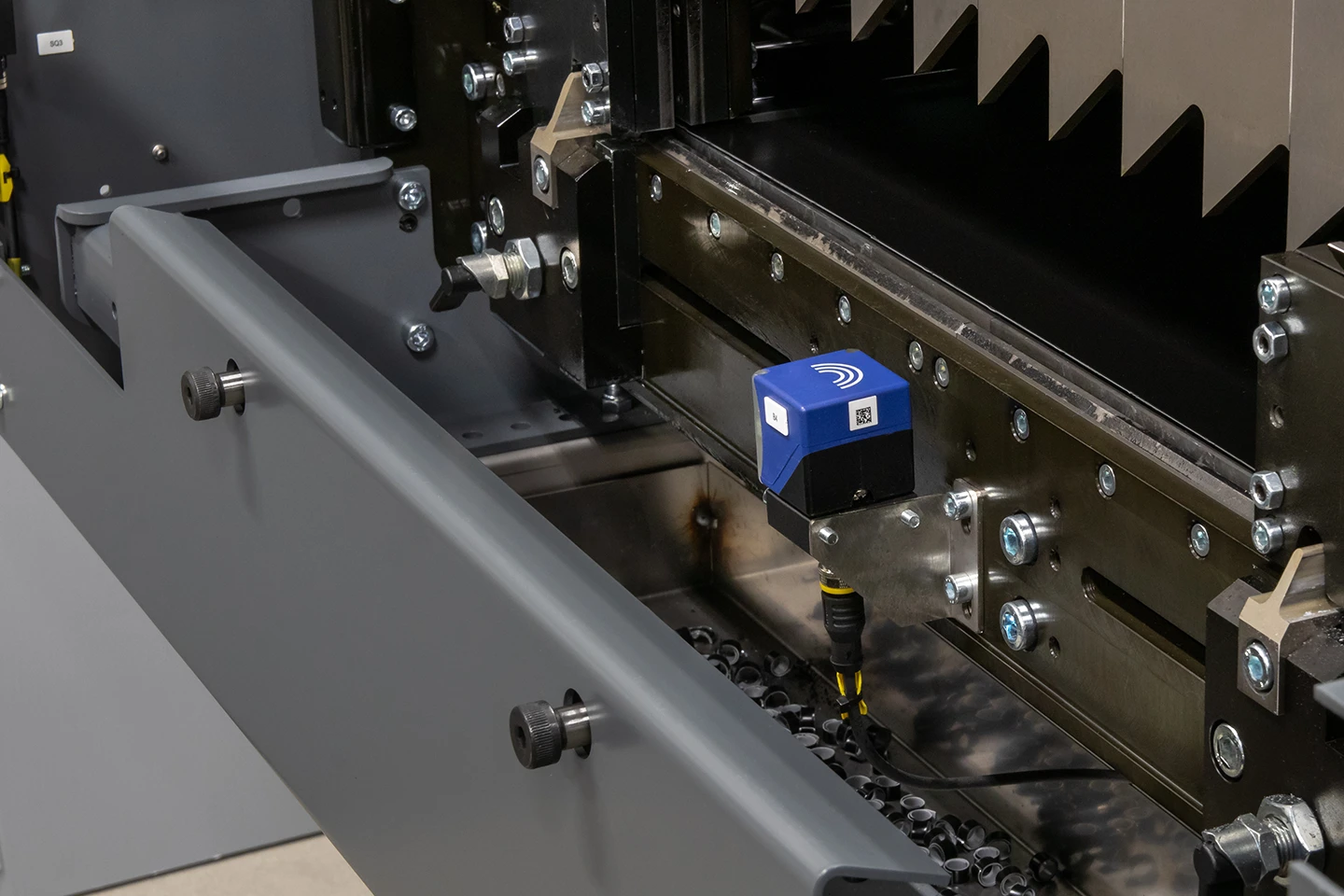

Endschaltersensor
Nach dem Schneiden stoppt die Rollformmaschine automatisch, bis das geschnittene Blech entfernt wurde – so werden Beschädigungen zuverlässig verhindert. Die Breite der linken und rechten Profilführungen lässt sich vollständig anpassen.
Vollständig in der Breite für linke und rechte Profilführungen einstellbar.
Sicherheit
Der ONROLL wurde unter höchsten Sicherheitsstandards entwickelt und bietet zuverlässigen Schutz für den Bediener auf jeder Baustelle.

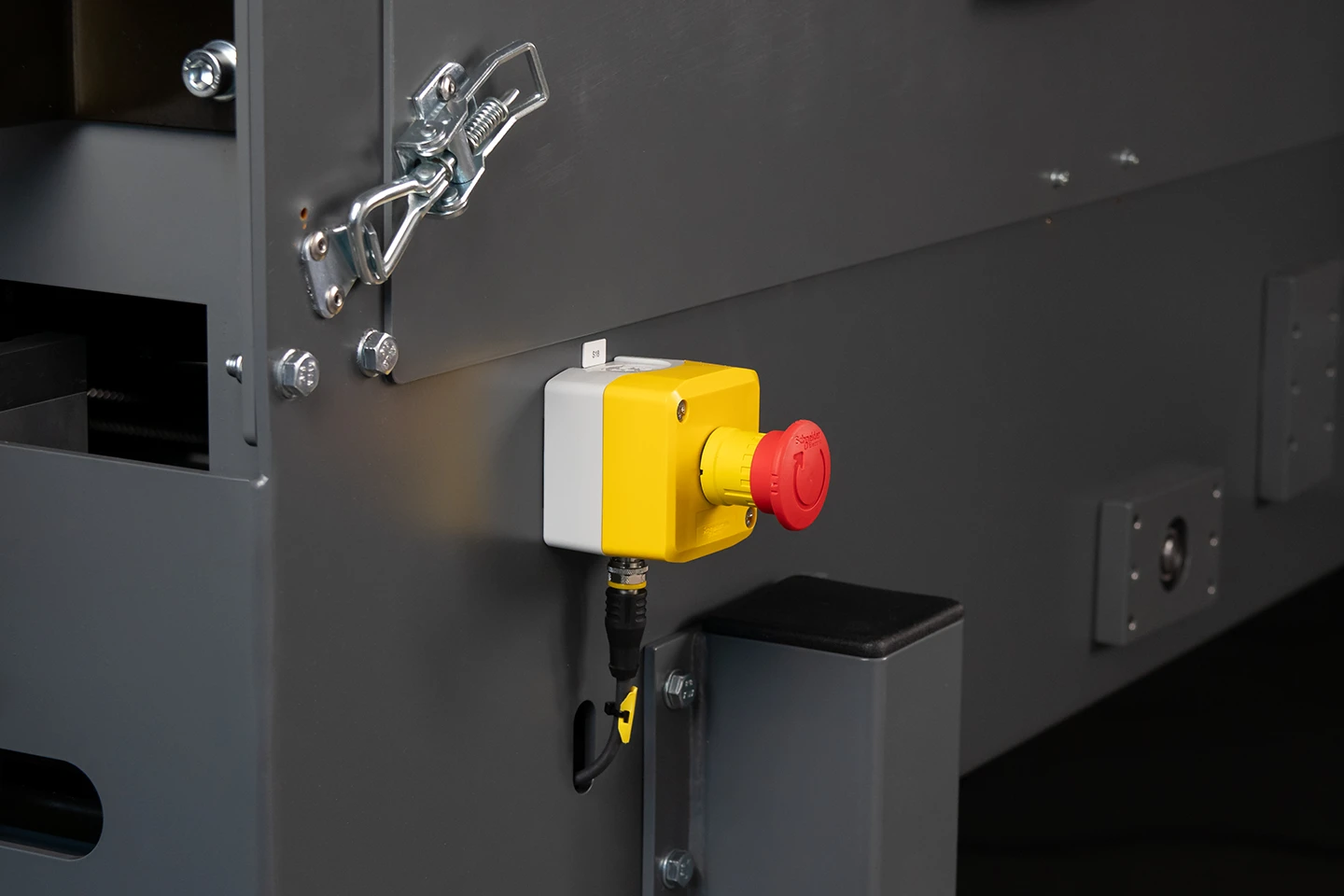

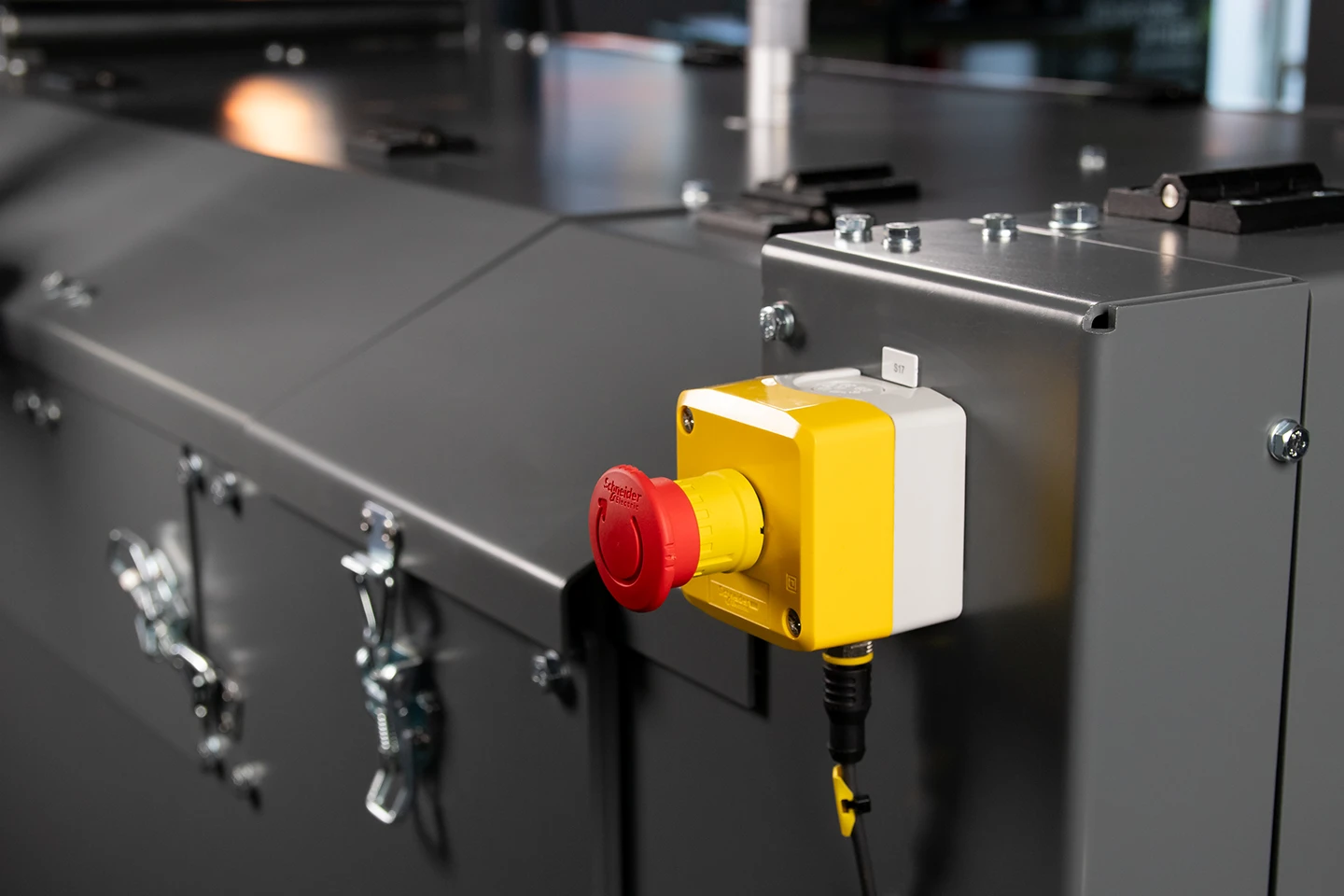

Not-Aus

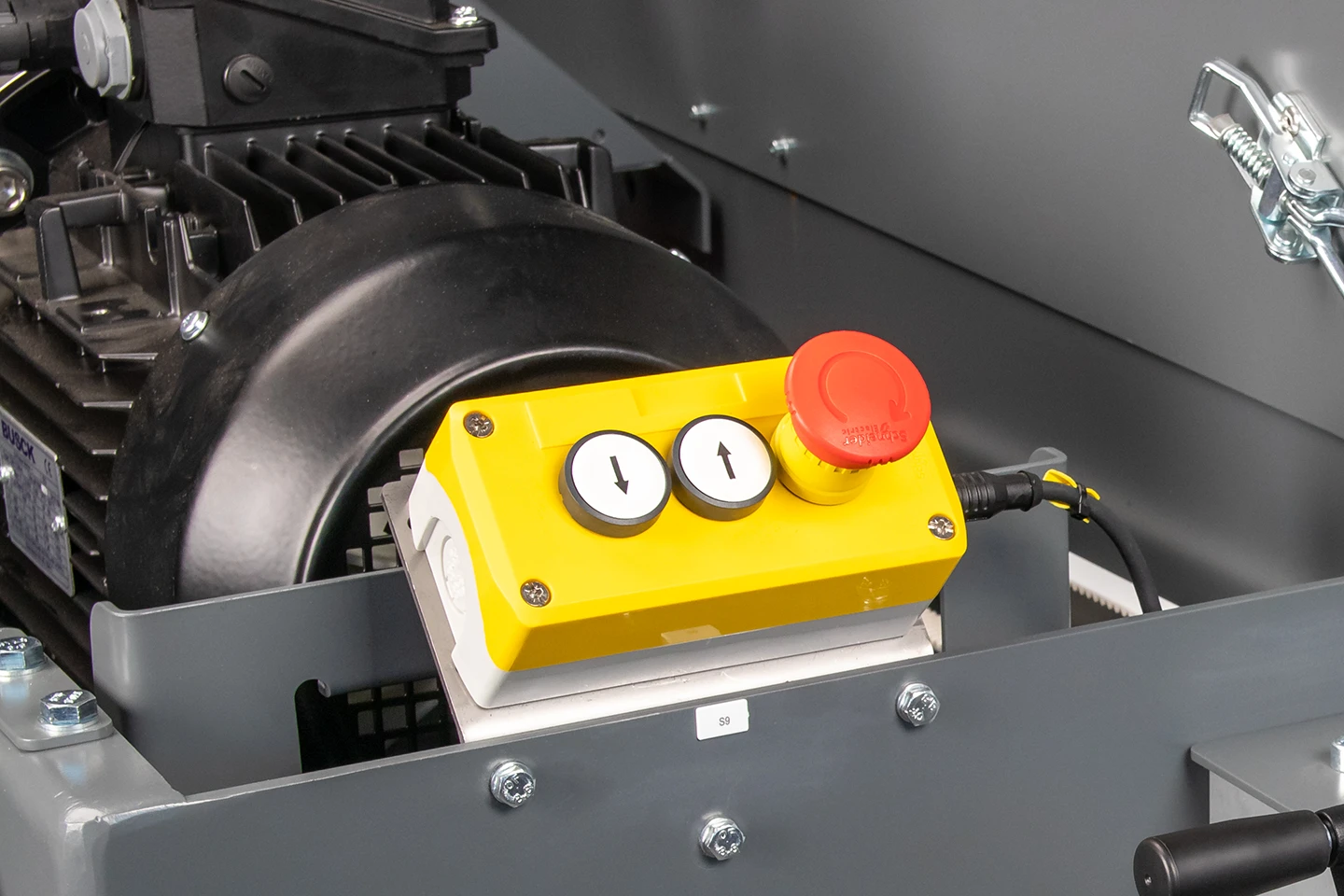

Not-Aus-Schalter sind an der Steuerung, hinten links und vorne rechts am Motor positioniert. Sicherheitsabdeckungen an den Werkzeugen und der Austrittsschere gewährleisten zusätzlichen Schutz.

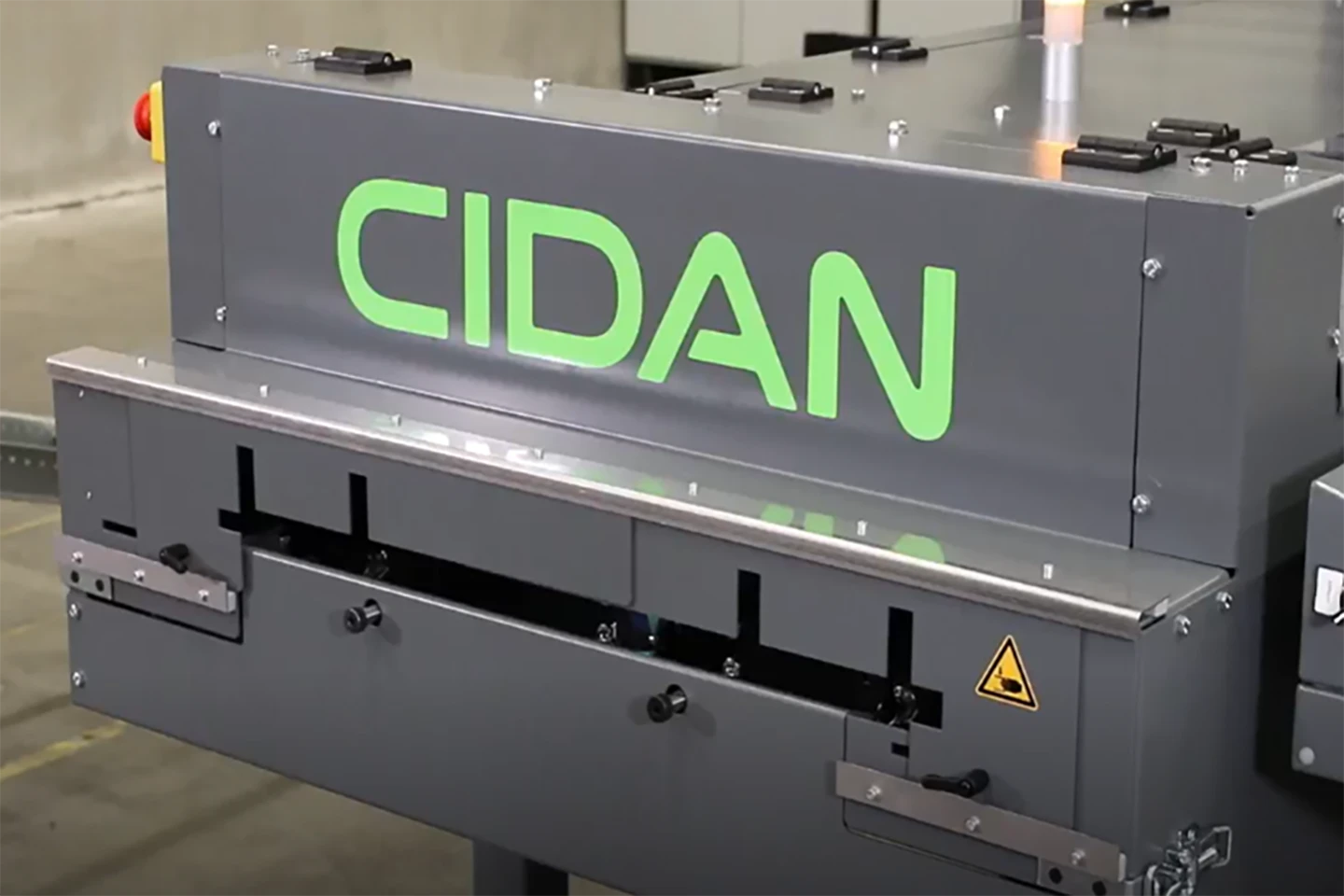

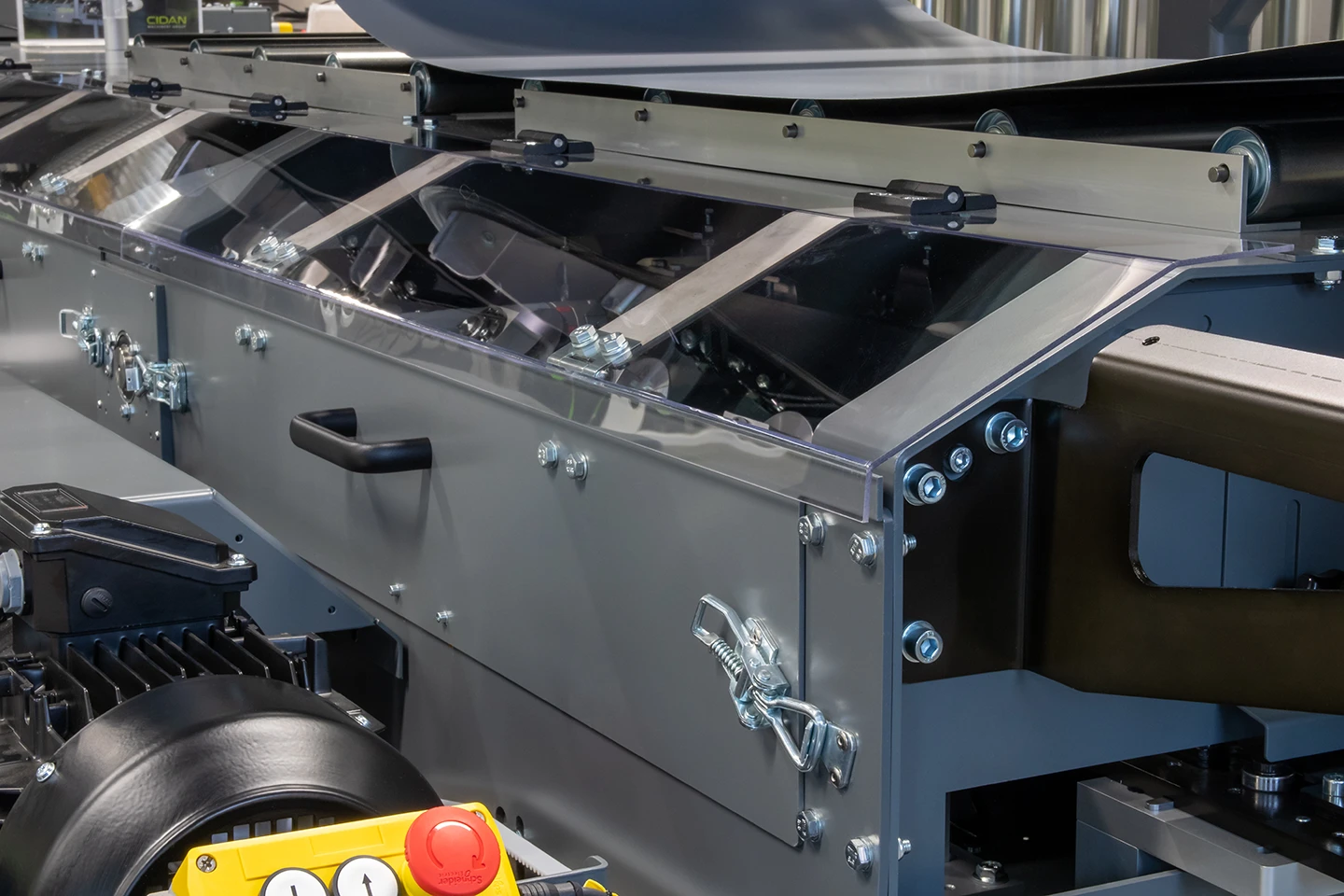

Sicherheitsabdeckungen an den Werkzeugen und der Austrittsschere.

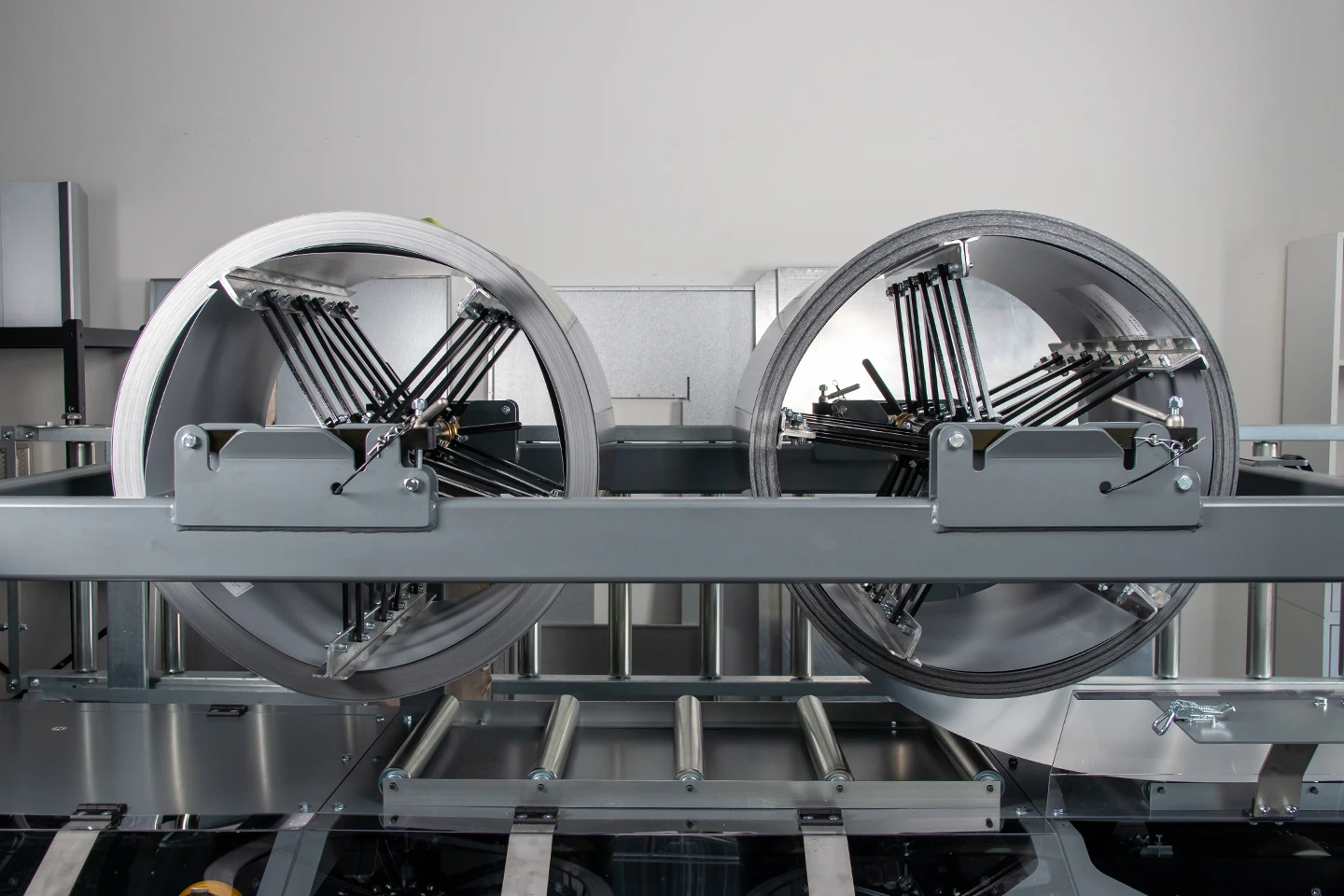

Abwickler
Die ONROLL ist serienmäßig mit zwei Abwickelvorrichtungen ausgestattet, jeweils mit einer Kapazität von 1360 kg. Die einstellbare Spannungsverriegelung ermöglicht ein kontrolliertes Abwickeln der Coils.

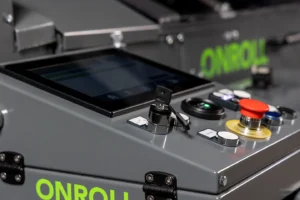

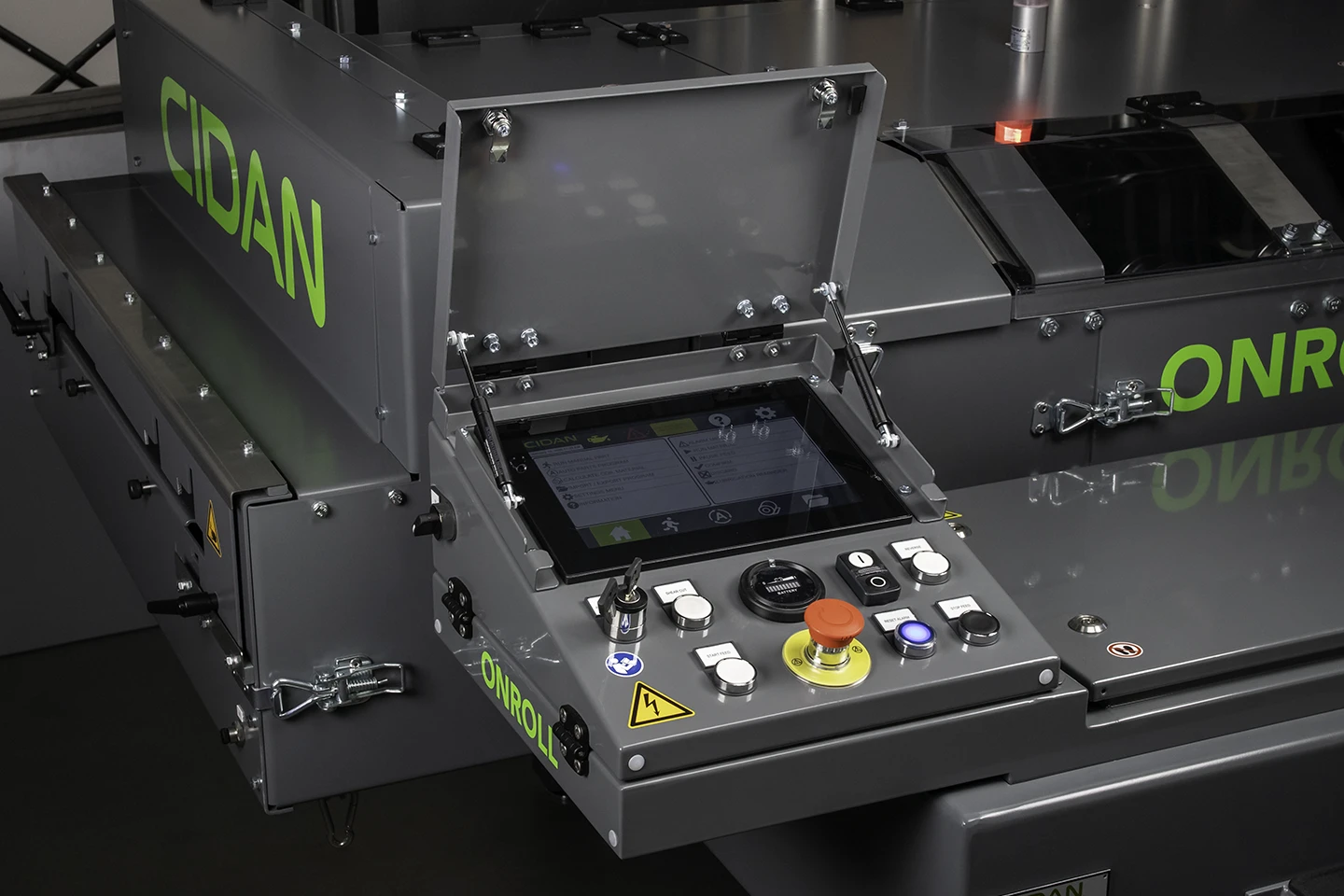

Steuerungssystem
Das Steuerungssystem verfügt über einen großen 10,1-Zoll-Bildschirm. Es erfüllt die internationale Schutzklasse IP66 und hält auch windgetriebenem Regen problemlos stand. Die SPS im Schaltschrank entspricht IP69K und ist sogar für den Betrieb unter Wasser ausgelegt.
OPTION

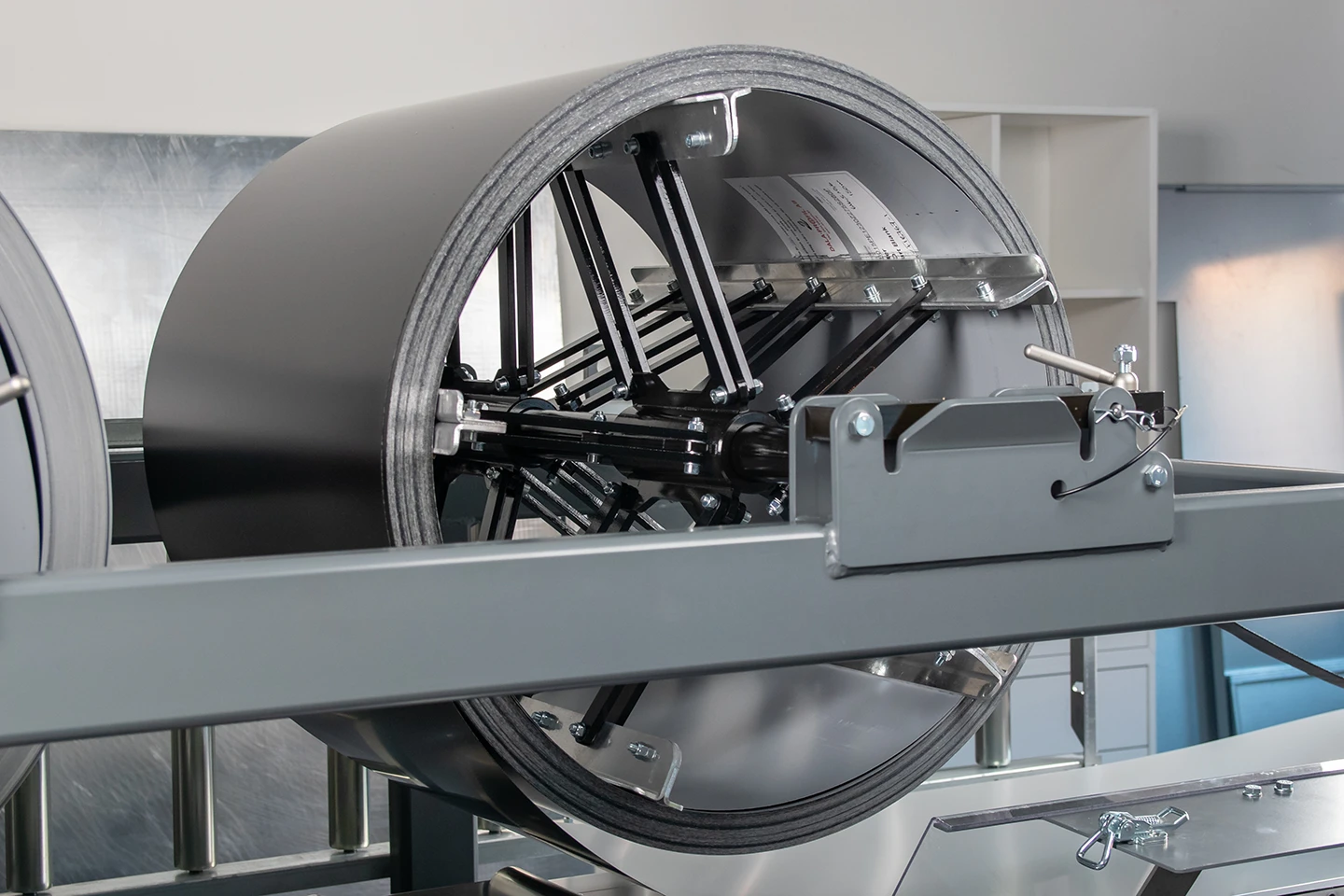

Zusätzlicher Dorn
Tragkraft: 1.360 kg.
OPTION
ONROLL-Kit
Vier Bodenstützen und Schrottbehälter.
OPTION

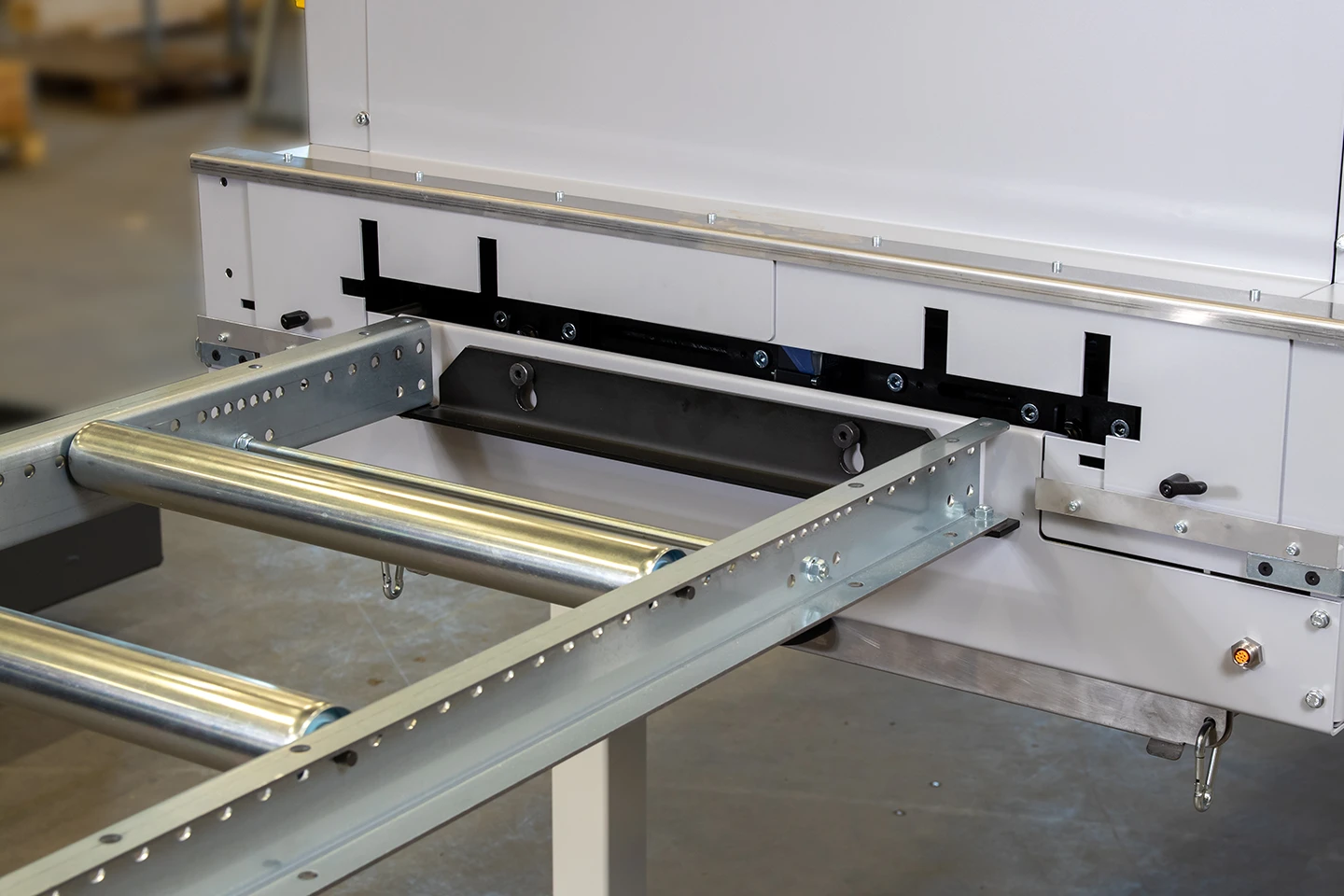

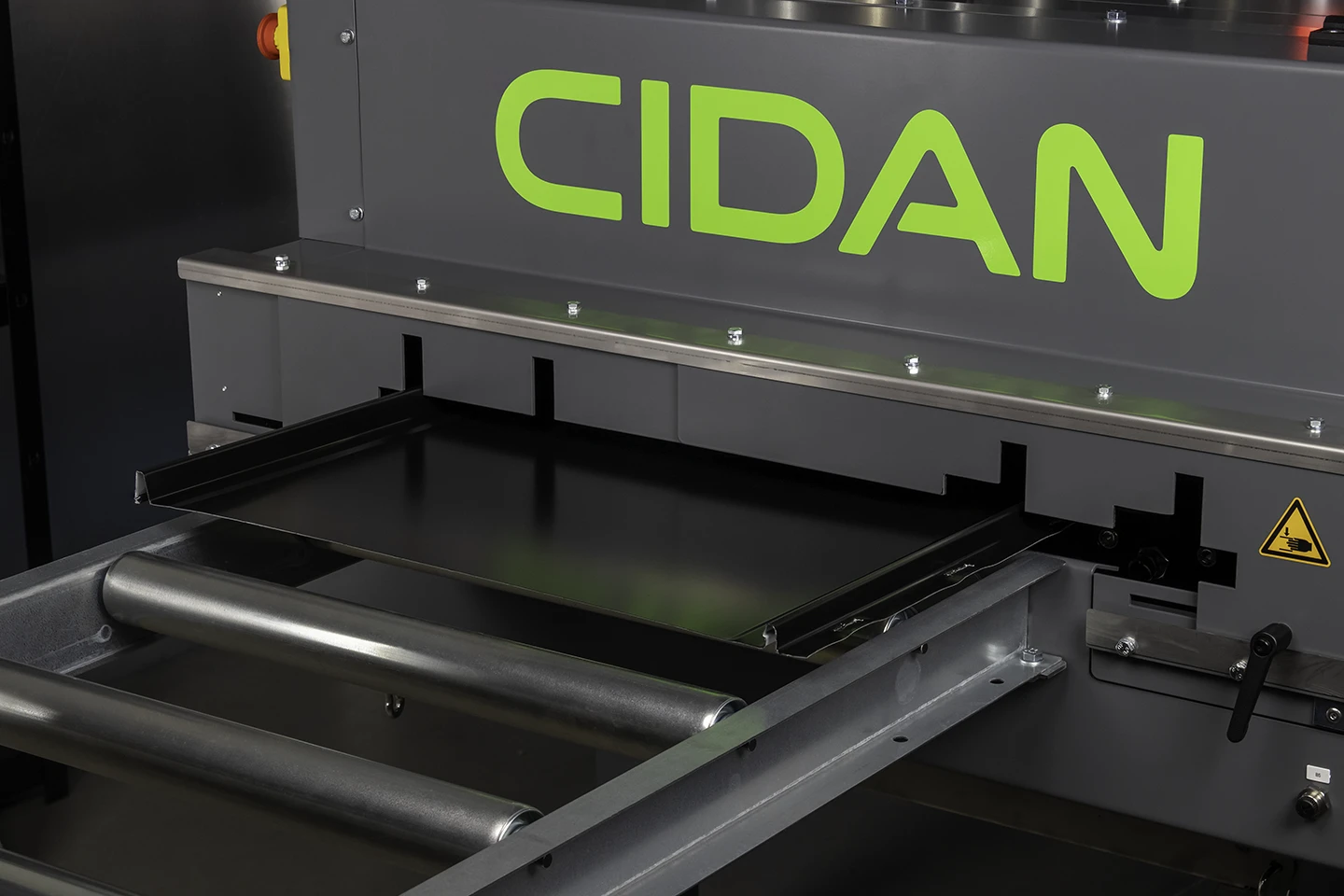

Auslaufständer
Länge: 3,1 m
OPTION
NATM-konformer Anhänger
Zweiachsiger Anhänger mit 5.000 kg Tragkraft, ausgestattet mit 4 Stützfüßen, 4 Hebeösen, Schrottbehälter, elektrischer Bremse, Beleuchtung und Not-Aus.
OPTION

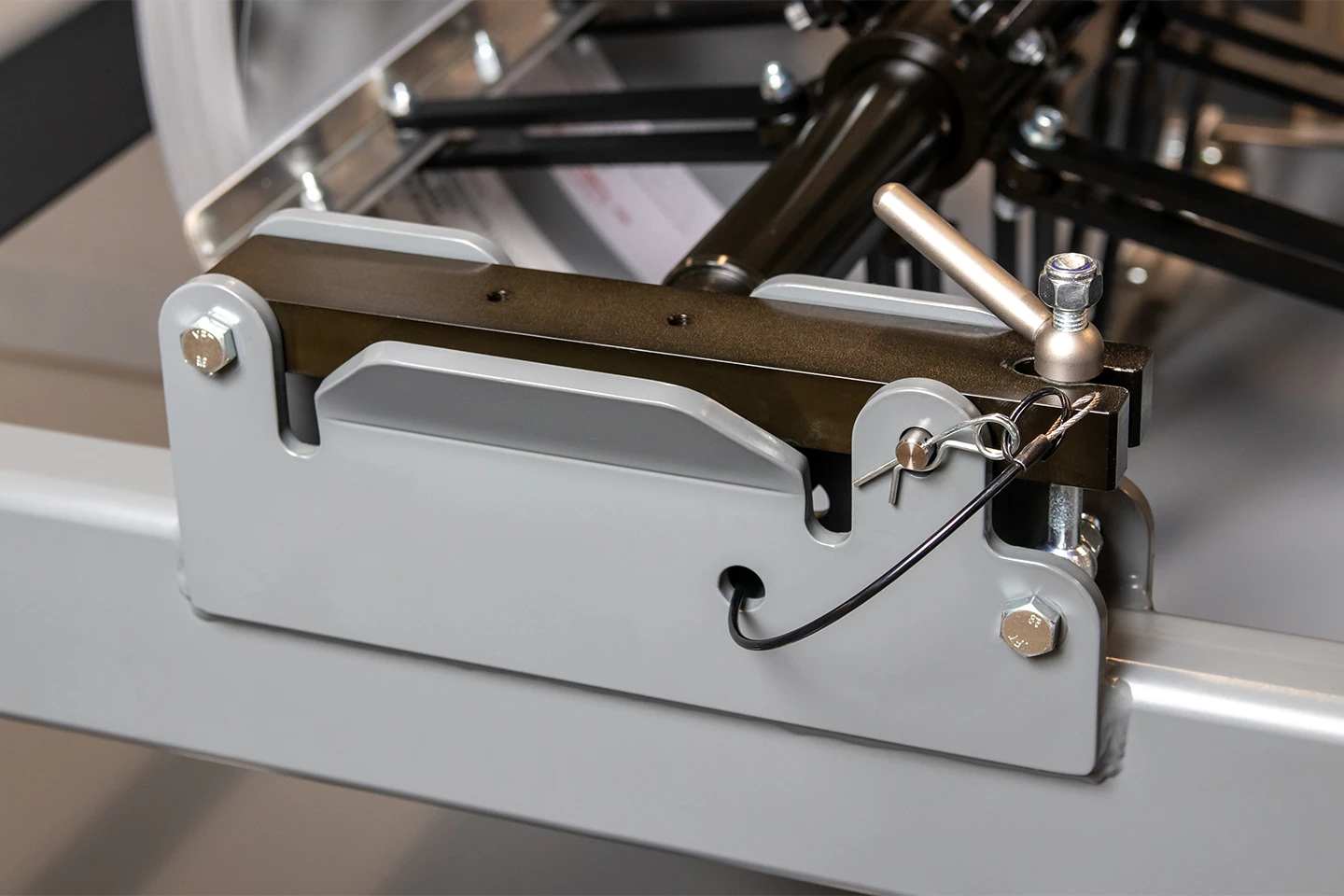

Einstellbare Spannvorrichtung
Für zusätzliche Abwickler am Rollformer.
Werkzeugsatz
ONROLL wird standardmäßig mit einem Werkzeugsatz geliefert. Klicken Sie auf das untenstehende Profil, um die Zeichnung herunterzuladen.
Technische Spezifikationen
| Modell | ONROLL |
|---|---|
| Lackierter Baustahl* | 0.36 mm – 0.76 mm |
| Halbharter Kupfer | 0.55 mm – 0.69 mm |
| Aluminium | 0.69 mm – 1 mm |
| Terne-beschichteter Edelstahl | 0.45 mm |
| Coil-Einlaufbreiten | 380 mm – 810 mm |
| Gewicht (basierend auf 1″-Schraubfalzprofil) | 1950 kg |
| Profiliergeschwindigkeit | 28 m/min |
