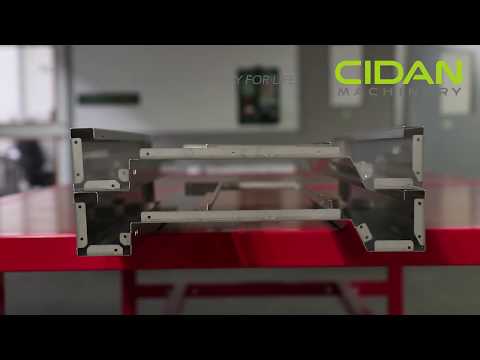

CIDAN Schwenkbiege-maschine FORMA
Die CIDAN FORMA Baureihe spiegelt in Technik und Design unsere jahrzehntelange Erfahrung wieder. Die FORMA von CIDAN ist eine
“Cross-over”-Maschine, die sowohl in der Einzel- als auch in der Serienproduktion für Zulieferer eingesetzt werden kann. Sie steht für schnelle und flexible Produktion (geringe Kosten), spielend einfache Bedienung (leichte Ergonomie) und eine starke Konstruktion (hohe Qualität). Einfache Programmierung und ein schneller Werkzeugwechsel reduzieren die Rüstzeiten auf ein Minimum.



Hauptvorteile
Drehbahre Kombi Oberwange
Automatische Blechdickeneinstellung
Wählen Sie zwischen drei verschiedenen Höhen der Geissfusswerkzeuge
Kapazität
CIDAN FORMA – perfekte Kombination aus Kraft, Geschwindigkeit, Flexibilität und Benutzerfreundlichkeit.
Biegelänge
3200 – 4100
Offnungshöhe
max 195 mm
Biegekapazität Stahl
3,0 – 2,5
Oberwange: drehbar und kombiniert
FORMA ist mit einer drehbaren Oberwange ausgestattet – Sie haben jederzeit Zugriff auf zwei unterschiedliche Werkzeugformen.
- Hohe Geissfuss-Werkzeuge
- Spitzwerkzeug (Scharfschiene)
Spitzwerkzeug (Scharfschiene)
Die drehbare Oberwange eröffnet eine Flexibilität wie kein anderes Werkzeugsystem. Sie wählen zwischen dem Spitzwerkzeug und dem Geissfuss-Werkzeug innerhalb von wenigen Sekunden.

Durch den jederzeit möglichen Zugriff auf beide
Werkzeugformen reduzieren Sie die Anzahl der
Werkzeugwechsel und erhöhen die Varianz möglicher Biegeteile.

Oberwange: Antrieb mit Exzenterklemmung
Das exzentrische Klemmsystem ist nahezu verschließfrei und bietet eine sehr lange Lebensdauer – keine Spindeln in der Oberwange!
Der beidseitige, exzentrische Antrieb der Oberwange überträgt hohe Spannkräfte z.B. zum Schließen von Umschlägen.
Sie können die Spannkräfte der Oberwange für z.B. empfindliche Oberflächen dennoch einstellen.
Pneumatische Verriegelung der Oberwange – sehr stabile Lösung, um die Oberwange während des Biegevorgangs in der Position zu halten.

Biegewange
Die Biegewange verfügt über einen beidseitigen Antrieb (jeweils 1,5kW) und ist sehr stabil und steif ausgeführt.
Die schlanke Form der Biegewange ermöglicht dem Bediener eine komfortable Position nahe der Biegelinie.
Automatische Blechdickeneinstellung
Blechdickeneinstellung wird durch die Steuerung
automatisch eingestellt.
Je nach verwendeter Blechdicke wird die Biegewange auf die richtige Höhe automatisch eingestellt (max. 4mm).
Das Biegen über geöffnete Umschläge oder auch Blechabsetzungen ist einfach und schnell zu erledigen.

Bombierung der Biegewange
Die Biegewange verfügt über eine manuelle Bombierung – somit kann die Geradheit der Bleche mit zunehmender Blechdicke beeinflusst werden.
Verstellbereich ist bis zu 1,5mm.

Biegewangen-Werkzeuge – Standardmaschine
Die Biegeschienen der Standardausführung sind
durchgehend und nicht geteilt.
Biegeschienen sind in verschiedenen Breiten von 7mm bis 30mm lieferbar.
Standardausführung sind zwei Biegeschienen, Breite 15mm und 30mm.
Andere Kombinationen sind möglich.

Werkzeugwechsel – Standardmaschine
Die durchgehenden Biegeschienen verfügen über ein Langlochsystem, dies vereinfacht den Wechsel erheblich.

Biegewangen-Werkzeuge – Multifold Modell
Biegewangen-Werkzeuge sind in verschiedenen Breiten von 7mm bis zu 30mm verfügbar.
Teilung von 35mm bis 200mm.
Mit einem Freibereich von 67mm bis zur
Werkzeugaufnahme Biegewange verfügen Sie über einen großen Freibereich für versetzte Biegelinien.

Werkzeugwechsel – Multifold Modell
Die geteilten Biegewangen-Werkzeuge werden an Ihrer Position fixiert (keine Schrauben) und können sehr einfach entnommen oder versetzt werden.

Vorlauf-Werkzeuge – Multifold Modell
Mit den geteilten Vorlaufwerkzeugen der Biegewange können innenliegende Biegungen bis zu 90° gebogen werden. Hierbei wird die Platine nicht beschädigt.
Hinweis: Maximale Blechdicke 1,25mm (400N/mm².

Unterwange
FORMA kann mit dem Standard-Unterwangen-Werkzeug oder mit der geteilten Unterwangen-Werkzeuge-Multifold Modell ausgestattet werden.
Unterwangen-Werkzeug – Standardmaschine
Die Unterwangenschiene (Höhe 20mm) sind in Teilstücke von 800mm oder 900mm aufgeteilt.
Die ermöglicht einen schnellen und kostengünstigen Wechsel von Teilstücken im Falle einer Beschädigung.

Unterwangen-Werkzeuge – Multifold Modell
Alle Unterwangen-Werkzeuge sind segmentiert, Teilung von 35mm bis 200mm.
Geteilte Unterwangen-Werkzeuge in Verbindung mit dem höhenverstellbaren Hinteranschlag (AGS) gibt die maximale Flexibilität für Biegeteile.
Die Unterwangen-Werkzeuge bei dieser Ausführung weisen eine Höhe von 38mm auf.
Die Teilstücke werden in Position gehalten (keine
Schrauben) und können sehr einfach entnommen oder versetzt werden.

Freibereich an den Seiten
FORMA bietet einen großen Freibereich an den Seiten, 60mm hoch und 64mm breit ermöglicht ein breiteres Anwendungsgebiet.

Werkzeug
FORMA kann mit Spitzwerkzeug und drei verschiedenen Geißfuß-Werkzeugen mit den Höhen 125, 150 oder 200mm ausgestattet werden.
Mit den Geissfuss-Werkzeugen erhalten Sie den
maximalen Freibereich und können 4-seitig gebogene Kästen in hoher Präzision herstellen.
Geteiltes Geissfusswerkzeug
Das Modell FORMA kann mit drei verschiedenen
Geißfuß-Werkzeugen mit den Höhen 125, 150 oder 200mm ausgestattet werden.
Mit den Geissfuss-Werkzeugen erhalten Sie den
maximalen Freibereich und können 4-seitig gebogene Kästen in hoher Präzision herstellen.
Alle Geissfuss-Werkzeuge sind segmentiert, Längen von 35mm bis 200mm sind verfügbar.
Wir das Modell FORMA mit zwei unterschiedlich hohen Geissfuss-Werkzeugen bestellt, wird ein
Sicherheitsschalter für die Werkzeughöhen der FORMA hinzugefügt.
Alle Biege-Werkzeuge sind auch mit einem Radius erhältlich.
Die Geissfuss-Werkzeuge mit den Höhen 125 und 150mm bieten zwei verschiedene Werkzeugformen. Hoch und schlank für schmale Profile, C-Form für tiefe Kassetten.


Klappbare Eckstücke (Option)
Die klappbaren Eckstücke ermöglichen einen höheren Automatisierungsgrad bei Biegen von vierseitigen Teilen wie Türen, Verkleidungen und Kassetten. Die Eckwerkzeuge klappen automatisch nach unten, sobald die Oberwange öffnet. Somit entfällt das Drehen des Teils zur Diagonalen beim Öffnen der Oberwange weg.
Ein Satz umfasst Eckstück rechts/links.

Werkzeugklemmung (schneller Wechsel)
Alle Geissfuss-Werkzeuge sind mit einem
Schnellwechselsystem ausgestattet, wechseln oder versetzen von Werkzeugen einfach und schnell.
Eine ¼ Umdrehung zum Lösen oder Klemmen der Werkzeuge ist ausreichend.

Spitzwerkzeug (Scharfschiene)
Die Oberwange ist mit einem Spitzwerkzeug über die gesamte Arbeitslänge ausgestattet.
Vorteil: Sie können die 45° Schräge der Oberwange für entsprechende Profile nützen.
Das Spitzwerkzeug ist unterteilt in 800mm oder 900mm lange Segmente. Diese können ebenfalls schnell gewechselt werden, im Falle einer Beschädigung reduziert die Teilung die Kosten für eine Ersatzbeschaffung.
Wir bieten eine Vielzahl unterschiedlicher Spitzwerkzeuge mit unterschiedlichen Winkeln, Formen und Radien an.
Die Werkzeuge sind in drei verschiedenen Qualitäten verfügbar, Standard, gehärtet oder in Premiumqualität.


Biegewangen-Werkzeuge – Multifold Modell
Biegewangen-Werkzeuge sind in verschiedenen Breiten von 7mm bis zu 30mm verfügbar.
Teilung von 35mm bis 200mm.
Mit einem Freibereich von 67mm bis zur
Werkzeugaufnahme Biegewange verfügen Sie über einen großen Freibereich für versetzte Biegelinien.

Werkzeugwechsel – Multifold Modell
Die geteilten Biegewangen-Werkzeuge werden an Ihrer Position fixiert (keine Schrauben) und können sehr einfach entnommen oder versetzt werden.

Werkzeug Qualität und Radiusformen
Wählen Sie zwischen drei Optionen betreffend der Werkzeugqualität:
Standard
Gehärtet
Premium – Toolox Stahl
Alle Ober- und Unterwangen-Werkzeuge können sowohl scharfkantig (S1) als auch mit unterschiedlichen Radien bestellt werden (z.B. R1 oder R2).

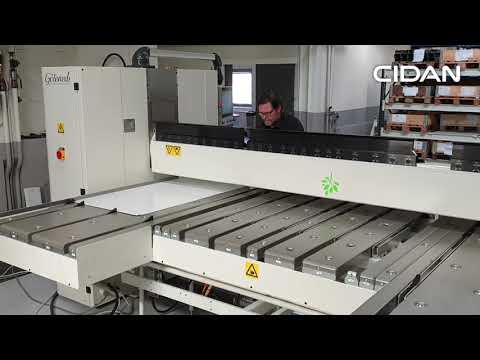

Hinteranschlag
Unser Hinteranschlag hat eine steife Unterkonstruktion, angetrieben durch einen Servomotor, Kugelumlaufspindel und Lineareinheiten bietet er die höchstmögliche Präzision und Wiederholgenauigkeit.
Wählen Sie zwischen unseren Optionen, um einen maßgeschneiderten Hinteranschlag zu erhalten, der Ihren Anforderungen entspricht.
Hinteranschlag Standardausführung
Flexibler und stabiler Hinterschlag, ausgestattet mit zwei Servoantrieben, Kugelspindel und Linearführungen.
Zum Biegen von schmalen Teilen sind jeweils zwei eng nebeneinander liegende Anschlagreihen in der Mitte und auf beiden Seiten aufgebaut.
Kugelrollen in allen Tischblechen unterstützen den Bediener beim Bewegen der Bleche.
Edelstahl-Federzungen in der ersten Anschlagreihe ermöglichen ein kleinstes Anschlagmaß von 3mm.
Hinweis: keine Aussparungen in den
Unterwangen-Werkzeugen – keine Markierungen in den Biegeteilen.


Mehrere Reihen von Anschlagfingern
Mehrere Anschlagreihen alle 500mm von 25mm hohen soliden Anschlagfingern ermöglichen innerhalb von 2 Sekunden jede Anschlagposition. Sicheres und schnelles Anschlagen on Blechen verbessert die Qualität und erhöht die Arbeitsgeschwindigkeit.

Hinteranschlag-Verlängerungen
Der Standardanschlag hat eine Tiefe von 1550mm. Für größere Bleche bieten wir modulare Verlängerungen, um die Stirnseiten anschlagen zu können.
Das Bild zeigt eine Verlängerung in der Mitte – diese können auch auf der linken oder rechten Seite montiert sein (J-Anschlag links oder rechts).
Das modulare System ermöglicht es auch jederzeit aus einem Standardanschlag einen L-, J-, T- oder U-Anschlag anzubauen.

Bürstentische (FLEXIBEL)
Der FLEXIBLE Hinteranschlag kann auch mit
Bürstentischen in zwei verschiedenen Ausführungen ausgerüstet werden.

Seitenanschlag (Option)
Ein Seitenanschlag links und/oder rechts am
Hinteranschlag bietet den Vorteil, Biegeteile präzise und schnell im Bezug zu den Werkzeugen anschlagen zu können.
Zudem dient ein Seitenanschlag auch zur Positionierung von schmalen und langen Blechen mit Hilfe eines Anschlagfingers.

AGS Hinteranschlag
Der AGS (Accurate Gauging System) Hinteranschlag hat eine steife Unterkonstruktion, angetrieben durch einen Servomotor, Kugelumlaufspindel und Lineareinheiten bietet er die höchstmögliche Präzision und Wiederholgenauigkeit. Die Geschwindigkeit des Anschlages erhöht die Produktivität und reduziert die Produktionskosten.
Die Basis ist eine U-Form mit einer Anschlagtiefe von 1550mm an den Seiten, 1050mm in der Mitte.
Der Ausschnitt in der Mitte erlaubt dem Bediener näher an die Biegelinie zu kommen. Dies erhöht zusätzlich die Einsatzmöglichkeiten der FORMA.
Mit einer einfachen Eingabe an der Steuerung können alle Anschlagfinger auch abgesenkt werden.
Zusätzlich haben Sie die Möglichkeit den Anschlag modular zu erweitern. Sie können die linke oder rechte Seite bis zur max. Arbeitslänge Ihrer Maschine erweitern.
Für große Biegeteile wie Kassetten, Türen und Schaltschränke empfehlen wir eine J-Form oder U-Form des Anschlages.
Selbst 3m und 4m Platinen können von einem Bediener bearbeitet werden.


Höhenverstellbarer Hinteranschlag (Option)
Höhenverstellbarer Hinteranschlag (0-50mm) gibt Ihnen eine komplette Flexibilität zum Biegen von Teilen.
- Prägungen in Richtung des Anschlages können ausgeglichen werden.
- Biegen von komplizierten Profilen von der Biegewangenseite.
Mit den Tischblechen in der Standardposition kann der Hinteranschlag bis zu 36mm abgesenkt werden.
Mit den Tischblechen in der rückwärtigen Position kann der Hinteranschlag bis zu 50mm abgesenkt werden.


Steuerung Software ProLink
Die FORMA beinhaltet das ProLink control system in Verbindung mit einem 18,5“ Bildschirm.
Die Software ProLink ist von CIDAN für CIDAN
Schwenkbiegemaschinen entwickelt.
Die Windows basierte Steuerung ist einfach und schnell zu lernen und zu bedienen.

Control system ProLinkSteuerung Software ProLink
Die Software ProLink ist von CIDAN für CIDAN
Schwenkbiegemaschinen entwickelt.
Einfach zu erlernen, eine Navigation leitet den Bediener durch die Programmierung und Bedienung.
Grafische Bilder der Arbeitssituation zeigen dem Bediener die weiteren Schritte wie drehen oder wenden der Platine. Sehr hilfreich, um auch komplizierte Teile richtig anzuschlagen.
Jede Biegelinie wird mit dem ausgewählten Werkzeug angezeigt.
Kollisionen werden angezeigt, der Programmierer oder Bediener entscheidet, ob das Teil dennoch hergestellt werden kann.
Die Einstellungen für das Biegen basiert auf Materialtabellen, diese sind auch die Basis für die Berechnung der Abwicklung.
Die Steuerung bietet einen großen Speicher für Ihre Biegeprogramme.
Jedes Biegeprogramm kann mit einem Bild des Teils und einem Namen abgespeichert werden. Somit ist gewährleistet das Programme sehr schnell wieder gefunden werden.

ProLink PC-Office Software (Option)
Mit der PC-Office Software sind Sie in der Lage die Biegeteile an einem PC oder Laptop im Büro zu erstellen.
Speichern Sie die Biegeprogramme in einem Netzwerkordner.
Laden Sie diese Programme aus diesem Ordner in die Steuerung an der FORMA.
Halten Sie die Produktivität der Maschine hoch –
programmieren Sie offline!

Automatische Blechdickeneinstellung
Blechdickeneinstellung wird durch die Steuerung automatisch eingestellt (0-4mm).

Bombierung der Biegewange
Das Bombierung der Biegewange ist schnell und einfach erledigt.


OPTION
Anschlag modular
Zusätzlich haben Sie die Möglichkeit den Anschlag
modular zu erweitern. Sie können die linke oder rechte Seite bis zur max. Arbeitslänge Ihrer Maschine erweitern.
Für große Biegeteile wie Kassetten, Türen und Schaltschränke empfehlen wir eine J-Form oder U-Form des Anschlages.
Selbst 3m und 4m Platinen können von einem Bediener bearbeitet werden.

OPTION
ProLink 21,5″ widescreen
Für eine noch bessere Übersicht und Ablesbarkeit können Sie die FORMA mit einem 21,5” Touchscreen ausstatten.

OPTION
Geteiltes Geissfusswerkzeug
Geißfuß-Werkzeugen mit den Höhen 125, 150 oder 200mm ausgestattet werden.

OPTION
C-Form Geissfuss-Werkzeuge
Die Geissfuss-Werkzeuge mit den Höhen 125 und 150mm bieten zwei verschiedene Werkzeugformen. Hoch und schlank für schmale Profile, C-Form für tiefe
Kassetten.

OPTION
Stabilere vordere Finger
Verstärkte vordere Anschlagfinger.

OPTION
Seitenanschlag
Ein Seitenanschlag links und/oder rechts am Hinteranschlag bietet den Vorteil, Biegeteile präzise und schnell im Bezug zu den Werkzeugen anschlagen zu können.
Zudem dient ein Seitenanschlag auch zur Positionierung von schmalen und langen Blechen mit Hilfe eines Anschlagfingers.

OPTION
Extra Fußpedal
Zusätzliches Fußpedal mit Schlüsselschalter. Geeignet, wenn Sie die Maschine von hinten bedienen müssen.

OPTION
Verfahrbarer Fußpedal auf Schiene
Der Bediener kann das Fußpedal schnell entlang des Arbeitsbereiches der Maschine bewegen. Perfekt, wenn mit mehreren Biegestationen gebogen wird. Diese Option erhöht zudem die Sicherheit, speziell wenn die Schiene auf dem Boden befestigt wird. Der Bediener hat stets den richtigen Abstand zu der schwenkenden Biegewange.

OPTION
Sicherheitsscanner
Der Sicherheitsscanner bietet zusätzliche Sicherheit mit zwei Modi, wenn die Maschine von der Vorderseite oder der Rückseite aus bedient wird. Der Scanner verhindert, dass eine Person den Arbeitsbereich betritt, in dem eine Kollision mit dem Biegewange möglich ist.

OPTION
Sicherheitslichtvorhang an der
Biegeseite
Der Sicherheitslichtvorhang an der Biegeseite schützt vor Kollisionen mit der rotierenden Kombi-Oberwange.

OPTION
Importieren von CAD Daten
Wir haben zusammen mit unserem Partner AutoPol eine Lösung zum Import von .step Files in ProLink entwickelt.
Die AutoPol Software verwendet hierbei dieTechnologietabellen der jeweiligen Maschine undberechnet auf dieser Basis die Abwicklung entsprechend. DXF Files können auch direkt in ProLink importiert werden.

OPTION
Werkzeugwagen
Lagern Sie Ihre geteilten Werkzeuge für Ihre CIDAN Schwenkbiegemaschine sicher.
Der Werkzeugwagen ist eine Empfehlung, um Beschädigungen an den Werkzeugen zu verringern. Zudem haben Sie einen schnelleren Zugriff und reduzieren somit Werkzeugwechselzeiten.
Sie haben eine Ablagefläche für Messwerkzeuge und benötigte Werkzeuge für Einstellungen.
Eine Tasche an der Stirnseite dient zur Ablage der gedruckten Betriebsanleitung der dem Wartungsplan.
Der Wagen ist mit Feststellrollen und Handgriffen
ausgestattet.
Ein sinnvolles Zubehör für FORMA mit einer Multifold Ausstattung (geteilte Werkzeuge).
OPTION
ProLink PC-Office Software
Mit der PC-Office Software sind Sie in der Lage die Biegeteile an einem PC oder Laptop im Büro zu erstellen. Halten Sie die Produktivität der Maschine hoch – programmieren Sie offline!
OPTION
Automatische Schmierung
Automatische Schmierung der wichtigsten Achsen – erhöht die Langlebigkeit und Verfügbarkeit Ihrer Maschine.
OPTION
Zusätzliche Ausgänge
Zusätzliche Ausgänge für eine externe Kommunikation (6 Ausgänge).
OPTION
Kundenspezifische Werkzeuge
Sollte die umfangreiche Auswahl an Standardwerkzeugen nicht ausreichen, fertigen wir auch Sonderwerkzeuge nach Ihren Anforderungen.
OPTION
Vorderanschlag auf der Biegewange
Bestehend aus zwei Schienen auf der Biegewange, zwei Auflagearme mit abnehmbaren Federanschlagnocken.
Hinweis: max. Biegewinkel ist begrenzt.

Entdecken Sie das intelligente Planungswerkzeug für Blechkantteile
Effiziente Blechbearbeitung beginnt und endet mit nuEvolution von nuIT – dem smarten
Planungswerkzeug, welches Ihren gesamten Fertigungsprozess revolutioniert. Kombinieren Sie
nuEvolution mit der beeindruckenden Leistung und Agilität unserer Maschinen für perfekte Übersicht, gute Ergebnisse, kürzere Durchlaufzeiten und höhere Rentabilität. Alles, was Sie brauchen, sind ein Tablet oder Laptop und Ihr Finger.

Technische Spezifikationen
Model | FORMA 32 | FORMA 32 Multifold | FORMA 41 | FORMA 41 Multifold |
---|---|---|---|---|
Arbeitslänge | 3200 mm | 3200 mm | 4100 mm | 4100 mm |
Stahl* (400 N/mm2) | 3,0 mm | 3,0 mm | 2,5 mm | 2,5 mm |
Edelstahl* (600 N/mm2) | 1,9 mm | 1,9 mm | 1,6 mm | 1,6 mm |
Aluminium* (200 N/mm2) | 4,5 mm | 4,5 mm | 3,7 mm | 3,7 mm |
Öffnungsweite Oberwange | 1954 | 1954 | 1954 | 1954 |
Gewicht | 4900 kg | 4900 kg | 5900 kg | 5900 kg |
Motor Oberwange | 2 x 1,1 kW | 2 x 1,1 kW | 2 x 1,1 kW | 2 x 1,1 kW |
Motor Biegewange | 2 x 1,5 kW | 2 x 1,5 kW | 2 x 1,5 kW | 2 x 1,5 kW |
Service
Wir stehen Ihnen jederzeit für technischen Support zur Verfügung und führen gerne vorbeugende und schützende Wartungsarbeiten an Ihren Maschinen durch.

Benötigen Sie Hilfe die richtige Maschine und Optionen auszuwählen
Sprechen Sie mit einem unserer Spezialisten – wir beantworten gerne alle Ihre Fragen.
Rufen Sie +46 511 245 20 an oder senden Sie uns ein E-Mail.
Ankauf Ihrer Gebrauchtmaschine
Wir kaufen Ihre Gebrauchtmaschine, ganz egal welcher Hersteller oder welches Alter, sofern Sie eine Neumaschine von CIDAN kaufen. Verpassen Sie nicht die Gelegenheit in eine neue, effiziente und schnellere Maschine zu investieren. Die Tatsache das eine neue Maschine auch umweltfreundlicher ist ist ein weiterer Bonus für Ihre Entscheidung.
Ersatzteile
Benötigen Sie Ersatzteile oder Zubehör für Ihre CIDAN, Thalmann oder Forstner Maschine?
Stellen Sie sicher das Ihre Maschine stets in einem guten Zustand ist und bestellen Sie nur Origninalteile von CIDAN. Kontaktieren Sie uns per E-Mail und wir stehen Ihnen jederzeit zur Verfügung.
