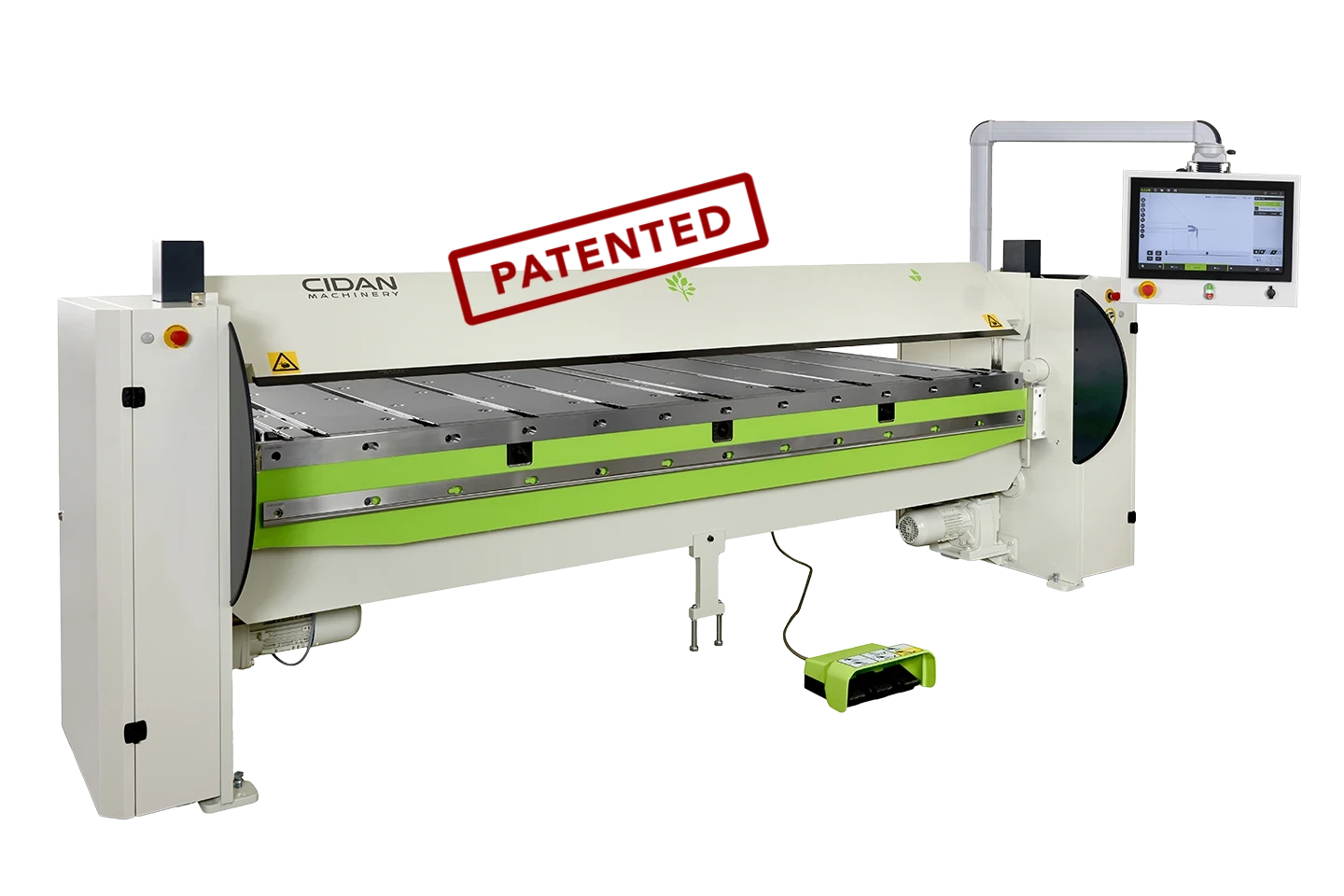

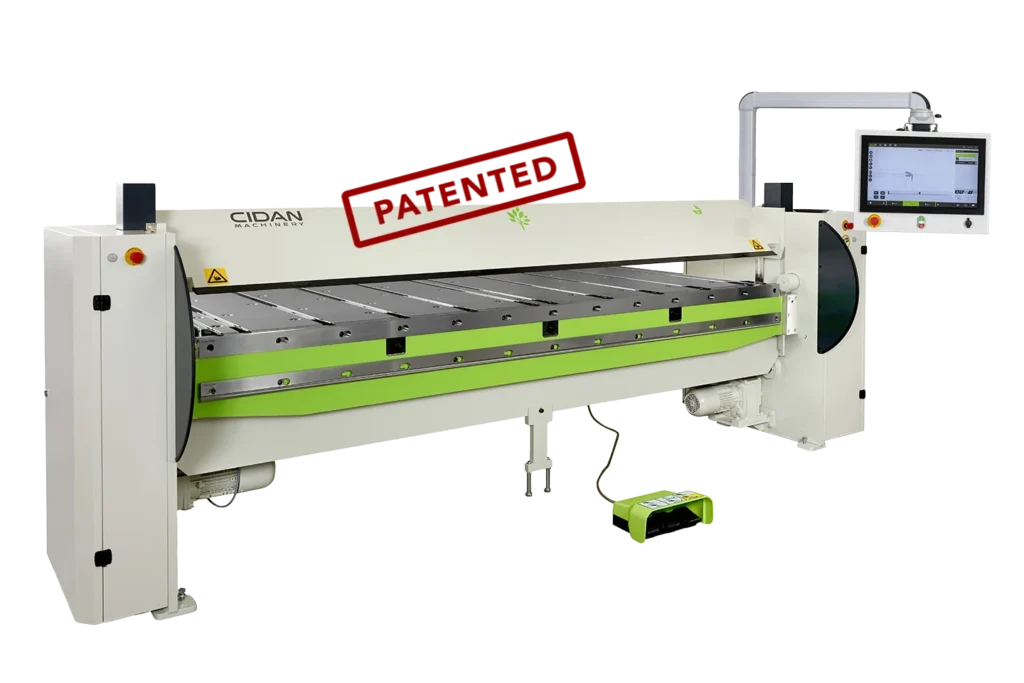

CIDAN Schwenkbiegemaschine FS PLUS
Die CIDAN FS PLUS zeichnet sich durch eine stabile Maschinenkonstruktion, sowie Präzision und Langlebigkeit aus. Der Oberwangenantrieb durch Exzenter (keine Spindeln) reduziert Ihre Wartungskosten und erhöht die Lebensdauer.
Die Radiusverstellung der Biegewange garantiert Ihnen zu jeder Zeit den optimalen Abstand zwischen Biegewangenschiene und der Radiusschiene. Sie geben die Blechdicke ein, oder wählen eine hinterlegte Materialtabelle aus, die CIDAN FS PLUS stellt den optimalen Wert automatisch ein.
In Verbindung mit der Bombierung erhalten Sie stets eine präzise Biegung, unabhängig von der Materialart, Blechdicke oder Biegelänge.



Die wichtigsten Vorteile
Schnell, benutzerfreundlich, präzise und langlebig
Automatische Radiusverstellung der Biegewange – optimale Einstellung der Blechdicke
Zwei Biegeschienen mit einer Breite von 7/10 mm und 20 mm als Standard
Kapazität
Mit einer FS PLUS-Biegemaschine von CIDAN erhalten Sie immer einen perfekten Biegeradius, in Verbindung mit der Bombierung bei unterschiedlichen Materialien stets ein gerades Biegeprofil.
Arbeitslänge mm
2600 – 4100
Öffnungshöhe mm
150
Blechdicke
2,5 – 2,0
nuLINK CNC Steuerungssystem
Mit einem 21,5″-Touchscreen und grafischer Programmierung
Die Benutzeroberfläche nuLINK unterstützt Sie bei der Eingabe Ihrer Biegeteile interaktiv, einfaches zeichnen der Profile am Touchscreen reduziert den Aufwand bei der Programmeingabe erheblich.
Jeder Biegeschritt wird grafisch angezeigt, Biegefolgen können jederzeit angepasst werden.
Eine Profildatenbank reduziert den Programmieraufwand zudem, ständig wiederkehrende Profile müssen nicht ständig neu eingegeben werden.

nuLINK
nuLINK ist unser intelligentes und benutzerfreundliches Steuerungssystem, interaktive und grafische Eingabe von Profilen, sowie Unterstützung durch eine Profildatenbank helfen Ihnen schnell zu einem Biegeprogramm zu kommen. Es hilft auch unerfahrenen Bedienern, Teile effizient und präzise herzustellen.


Intuitive Blechprofilkonstruktion in 3D
Erstellen und passen Sie Ihre Blechprofile schnell an, oder geben Sie einfach Biegeparameter ein. Sie können gespeicherte Profile ganz leicht finden und in der Vorschau anzeigen lassen, zwischen 2D- und 3D-Visualisierungen wechseln und Entwürfe in 3D erstellen. Zoomen, Drehen und Spiegeln von symmetrischen Profilen. Sie erhalten auch Funktionen zum Biegen von besonders feinen Radien und zum Rückgängigmachen/Wiederherstellen.
Rationalisierung von Prozessen mit vernetzter Technologie
Umfangreicher Online-Katalog mit Standardprofilen. Sichere Verbindung und Integration mit anderen Geräten und Nutzung von Cloud-basierten Diensten. Verbinden Sie sich mit nuEVOLUTION, um alle Vorteile der intelligenten Blechbearbeitung zu nutzen, einschließlich vernetzter Maschinen, 24/7-Zugriff, Auftragsübersicht, Automatisierung und effizienter Produktionsplanung.
Innovative Biegeoptimierung und -simulation
Intelligenter Vorbereitungsmodus, der die beste Biegefolge vorschlägt. Die geführte Simulation visualisiert den Arbeitsbereich der Maschine und verhindert Fehler bei der Kollisionskontrolle. Ändern Sie einfach die vorgeschlagene Biegefolge, die Abmessungen und die Winkel. Die Funktionen umfassen auch Werkzeuganpassungen und interaktive Simulationen, bei denen Sie die Biegefolge Schritt für Schritt anschauen können.
Passen Sie das Ergebnis an Ihre Vorzüge an
Das nuLINK-Steuersystem lässt sich nahtlos von kleineren Werkstätten bis hin zur Serienfertigung anwenden. Es ist auf Ihre individuellen Bedürfnisse und Wünsche zugeschnitten. Mit leistungsstarken Verwaltungsfunktionen und Cloud-basierten Updates über VPN sind Ihre Daten immer auf dem neuesten Stand. Mehrere Sprachoptionen, persönliche Logins und verschiedene Zugriffsebenen vereinfachen die Nutzung.
Einfache Handhabung von Material und Werkzeugen
Die automatische Materialanpassung macht zeitaufwändige Einstellungen überflüssig. Die Bediener werden durch jeden Schritt des Produktionsprozesses geführt, einschließlich der Handhabung von Werkzeugen und Materialien. Grafische Anweisungen, klare Visualisierung des Fußpedals und individuelle Anweisungen in der Sprache des Bedieners, ergänzt durch farbige Markierungen auf dem Blechprofil, erklären dem Bediener die Biegefolge und die notwendigen Arbeitsschritte.
Die beiden Biegeschienen
Die Serienausstattung des Modell FS PLUS umfasst eine schmale Biegeschiene für kleine Z-Biegungen.
Passend für jede Blechdicke wählen Sie die Biegeschienen Breite 7, 10 oder 20mm aus.
Langlöcher mit einem Bajonettverschluss ermöglichen Ihnen einen schnellen Wechsel der Werkzeugbreite.

Einstellbare Bombierung
Die einstellbare Bombierung liefert unabhängig von der Länge des Werkstücks und der Materialstärke immer perfekte Biegeergebnisse.

Einstellbare Bombierung
Große Freibereiche
Bei einer Höhe von 49 mm und einer Breite von 57 mm erlauben die seitlichen Freibereiche eine größere Flexibilität und erweitern die Anwendungsmöglichkeiten.

Große Aussparungen in den Wangen
Radiusverstellung der Biegewange
Die Radiusverstellung der Biegewange garantiert Ihnen zu jeder Zeit den optimalen Abstand zwischen Biegewangenschiene und der Radiusschiene. Der Radius der Biegung durchgehend gleich, Präzision bei Maß und Winkel. Nahezu keine Relativbewegung zwischen Biegeschiene und Material, dies reduziert die Beschädigungen an der Materialoberfläche.


OPTION
XTAP – Konisches Biegen
CIDAN Flexible ist unser neuer Hinteranschlag, der jetzt mit abgewinkelter Anschlagpositionierung für konisches Biegen, XTAP, erhältlich ist.

OPTION
Motorisierter Hinteranschlag FLEXIBLE
Dieser Hinteranschlag ist, wie der Name schon sagt, flexibel und durch Module auf eine Arbeitstiefe von bis zu 4.200 mm erweiterbar. Die Basiseinheit hat eine Tiefe von 1.550 mm. Die Module machen es möglich, die Standard FLEXIBLE von Grund auf zu ändern oder nach Bedarf in ein L-, J-, T- oder U-Format zu bringen. Das modulare System ermöglicht eine Vielzahl von Hinteranschlagstisch-Kombinationen, sodass ein maßgeschneiderter Hinteranschlag möglich ist.

OPTION
Motorisierter Hinteranschlag BASIC
Der BASIC Hinteranschlag verfügt über einen Servomotor und Riemenantriebe auf beiden Seiten und benötigt zwei Sekunden, um eine genaue Position zwischen 3 und 1050 mm zu erreichen. BASIC-26 ist mit 8 x 2 Anschlagspunkten ausgestattet, BASIC-32 10 x 2 und BASIC-41 12 x 2. Die Anschlagfinger der ersten Reihe sind standardmäßig aus Federstahl gefertigt. Alle Anschlagfinger können automatisch abfallen, um eine Kollision zu vermeiden, wenn das Material auf dem Tisch gedreht werden muss.

OPTION
Stahlkugeln im Anslagstisch
Kugelrollen im Hinteranschlagstisch erleichtern das Bewegen und Positionieren von Blechen und minimieren die Gefahr von Kratzern auf dem Material (Standard bei FLEXIBLE und optional bei EGS).

OPTION
Bürsten im Hinteranslagstisch
Die Bürsten auf dem Hinteranschlag sind ideal für die Positionierung von Blechen aus empfindlichem Material wie Aluminium und rostfreiem Stahl (Option für FLEXIBLE).

OPTION
Stabilere vordere Anschlagsfinger
Verstärkte vordere Anschlagfinger.

OPTION
Winkelanschlag
Erleichtert die Positionierung von langen und schmalen Teilen. Erhältlich in den Längen 1,5 und 3 m für die rechte und linke Anschlagsseite.

OPTION
Zusätzlicher Fußpedal
Zusätzlicher Fußpedal mit Schlüsselschalter.

OPTION
Konisches Biegen – manuell
Die CIDAN Hinteranschlag kann mit zwei speziellen Fingern für konisches Biegen ausgestattet werden. Diese verstellbaren Finger werden an den Kanten des Hinteranschlags angebracht und erleichtern das manuelle konische Biegen.

OPTION
Beweglisches Fußpedal auf Führung
Vereinfacht das Verschieben des Fußpedals und ist sehr hilfreich, wenn an mehreren Stellen entlang der Maschine gearbeitet wird. Diese Option wird häufig bei Maschinen mit Multifold-Ausstattung gewählt. Das Fußpedal auf der Schiene ist auch aus Sicherheitsgründen wichtig. Die Position der Schiene signalisiert, ob sich der Bediener im richtigen Abstand zur Bewegung der Biegewange befindet.

OPTION
Sicherheitsscanner
Der Sicherheitsscanner bietet zusätzliche Sicherheit mit zwei Modi, für die Bedienung der Maschine von der Biege- oder der Messseite aus. Der Scanner hindert alle Personen daran, den Arbeitsbereich zu betreten, in dem eine Kollision mit der Biegewange möglich ist.
OPTION
Segmentierte Radiuschiene
Segmentiert Radiusschiene (R = 1,5 mm).
OPTION
Gehärtete Werkzeuge
Oberflächengehärtete Werkzeuge (HRC 45 für Biegeschienen).
OPTION
Segmentierte Spitzschiene
Segmentierte Spitzschiene mit 0,75 mm Radius (oberflächengehärtet).

Entdecken Sie das intelligente Planungswerkzeug für Blechkantteile
Effiziente Blechbearbeitung beginnt und endet mit nuEvolution von nuIT – dem smarten
Planungswerkzeug, welches Ihren gesamten Fertigungsprozess revolutioniert. Kombinieren Sie
nuEvolution mit der beeindruckenden Leistung und Agilität unserer Maschinen für perfekte Übersicht, gute Ergebnisse, kürzere Durchlaufzeiten und höhere Rentabilität. Alles, was Sie brauchen, sind ein Tablet oder Laptop und Ihr Finger.

Technische Spezifikationen
Model | FS PLUS 26 | FS PLUS 32 | FS PLUS 41 |
---|---|---|---|
Arbeitslänge | 2600 mm | 3200 mm | 4100 mm |
Stahl* (400 N/mm2) | 2,5 mm | 2,0 mm | 2,0 mm |
Edelstahl* (600 N/mm2) | 1,6 mm | 1,2 mm | 1,2 mm |
Aluminium* (200 N/mm2) | 3,7 mm | 3,0 mm | 3,0 mm |
Öffnungsweite Oberwange | 150 mm | 150 mm | 150 mm |
Gewicht | 3260 kg | 3487 kg | 4166 kg |
Motor Oberwange | 1,5 kW | 1,5 kW | 1,5 kW |
Motor Biegewange | 2,2 kW | 2,2 kW | 2,2 kW |
