CIDAN Schwenkbiegemaschine FS

Die CIDAN FS ist eine universelle Schwenkbiegemaschine und kennzeichnet sich durch eine stabile Maschinenkonstruktion, Präzision und Langlebigkeit aus. Die stabile Ober- und Unterwange in Verbindung mit einer schmalen Biegewange sorgt für maximale Stabilität und stellt optimale Freibereiche für das Biegen von Profilen zur Verfügung. Der Exzenterantrieb der Oberwange (keine Spindeln) in Verbindung mit den verwendeten Komponenten garantieren eine lange Lebensdauer bei sehr niedrigem Wartungsaufwand.
Einfach eine Maschine auf die Sie sich verlassen können.

göteneds kantvikmaskin F mot vit bakgrund

Präzision und Flexibilität

Die Kombination aus stabiler Maschinenkonstruktion, schneller und präziser Antriebstechnik zeichnet das Modell CIDAN FS aus. Der Hinteranschlag mit vorderen Anschlagfingern aus Edelstahl erlaubt kurze Schenkelmaße, durchgehende Unterwangen-Auflage ohne Fingeraussparungen verhindert Abdrücke beim Zudrücken von Umschlägen.

Einfacher Wechsel der Spitzschiene

Die Spitzschiene ist in 3 oder bis zu 5 Segmenten je nach Maschinenlänge unterteilt. Diese Teilung macht den Austausch der Spitzschiene einfach (Gewicht), zudem reduziert die Teilung die Kosten im Falle einer Ersatzbeschaffung eines Teilstückes.
Die seitlichen Freibereiche zwischen Oberwange und der Biegewange erlauben eine größere Varianz an Biegeteilen.

Die wichtigsten Vorteile

Schnell, benutzerfreundlich und zuverlässig

Einstellbare Bombierung

Zwei Biegeschienen mit einer Breite von 7/10 mm und 20 mm als Standard

Kapazität

Arbeitslänge mm

2600 – 4100

Öffnungshöhe mm

150

Blechdicke

2,5 – 2,0

EasyLink CNC-Steuerungssystem

Touchscreen zur Eingabe und Speicherung von Biegevorgängen

Die Benutzeroberfläche EasyLink kennzeichnet sich durch einfache Eingabe der notwendigen Informationen für die Biegeteile.

EasyLink kann 1000 Profile mit jeweils 99 Schritten speichern. In jedem Programmschritt können der Biegewinkel, das Anschlagmaß, die Spannposition der Oberwange, die Öffnungshöhe nach der Biegung, und die Umschlaghöhe programmiert werden.

Mehr zum EasyLink
styrsystem easylink till kantvikmaskin mot vit bakgrund

Die beiden Biegeschienen

Die Serienausstattung des Modell FS umfasst eine schmale Biegeschiene für kleine Z-Biegungen.
Passend für jede Blechdicke wählen Sie die Biegeschienen Breite 7/10 oder 20mm aus.
Langlöcher mit einem Bajonettverschluss ermöglichen Ihnen einen schnellen Wechsel der Biegeschiene.

göteneds kantvik med smala böjskenor för smmå flänsar

Einstellbare Bombierung

Einstellbare Bombierung in der Biegewange für perfekte Biegeergebnisse unabhängig von Länge und Materialstärke. Einstellung ist unabhängig von der gewählten Breite der Biegewangenschiene.

justerbar bombering på kantvikmaskin och böjskenor med snabblåsning

Einstellbare Bombierung

Große Freibereiche

Bei einer Höhe von 49 mm und einer Breite von 57 mm erlauben die seitlichen Freibereiche eine größere Flexibilität und erweitern die Anwendungsmöglichkeiten.

generösa urtag i prismorna på en kantvik vilket ger stor flexibilitet

Große Aussparungen in den Wangen

Öffnungshöhe

Die Oberwange des Modell FS öffnet 150mm und bietet somit mehr als ausreichend Platz zum Manipulieren der Bleche, sowie der Entnahme der Profile.
Die Spitzschiene bietet Ihnen ausreichend Freibereich für Ihre anspruchsvolle Profile.
Abgesetzte Spitzschienen (Sonderausstattung) erweitern die Biegemöglichkeiten zusätzlich.

stor öppningshöjd på överbalken för större flexibiltet i kantvikmaskin
skiss över möjligheterna med xspace i en kantvikmaskin

XSPACE – Mehr Platz, mehr Profile

CIDAN XSPACE ist die Biegewange, die Ihnen große Freiheit bei der Gestaltung und Biegung Ihrer Profile bietet. Sie verfügt über eine Einbuchtung unter dem Biegepunkt, die Ihnen zusätzlichen Platz um die Werkzeuge herum bietet. Dies ermöglicht es, Profile, die ansonsten schwierig oder unmöglich zu biegen wären, einfach und ohne das Risiko einer Kollision zu erstellen. Der zusätzliche Raum von 15 mm ermöglicht ein einfaches und sicheres Biegen von Trapez-, Z- und Hutprofilen. Das Material kann einfach in die Maschine eingeführt werden, mit verbesserter Ergonomie und Sicherheit. Ohne Mehraufwand erhalten Sie mehr Präzision. Alle Funktionen der Maschine funktionieren wie gewohnt. Die XSPACE Biegewange ist selbstverständlich mit einer Bombierung für Nullwinkelabweichungen bei langen Profilen ausgestattet. Alle Maschinen der F-, FS- und FX-Serie können mit XSPACE ausgestattet werden. Es gibt drei verschiedene Biegeschienen: 10, 12 und 25 mm. Genießen Sie mehr Freiheit mit mehr Platz rund um die Biegewange, XSPACE bietet Ihnen den Platz, den Sie brauchen.

styrsystem nulink till kantvikmaskin mot vit bakgrund

nuLINK Steuerungssystem

Entdecken Sie die Leistungsfähigkeit und Möglichkeiten von nuLINK, unserem hochmodernen Steuerungssystem, das Ihren Fertigungsprozess revolutionieren wird. nuLINK ist mehr als nur ein Steuerungssystem – es ist Ihr effizienter, sicherer und zuverlässiger Weg zu perfekten Teilen, selbst in den Händen eines unerfahrenen Maschinenbedieners.

Motorisierter Hinteranschlag FLEXIBLE

Dieser Hinteranschlag ist, wie der Name schon sagt, flexibel und durch Module auf eine Arbeitstiefe von bis zu 4.200 mm erweiterbar. Die Basiseinheit hat eine Tiefe von 1.550 mm. Die Module machen es möglich, die Standard FLEXIBLE von Grund auf zu ändern oder nach Bedarf in ein L-, J-, T- oder U-Format zu bringen. Das modulare System ermöglicht eine Vielzahl von Hinteranschlagstisch-Kombinationen, sodass ein maßgeschneiderter Hinteranschlag möglich ist.

anslag basic till göteneds kantvikmaskiner mot vit bakgrund

Motorisierter Hinteranschlag BASIC

Der BASIC Hinteranschlag verfügt über einen Servomotor und Riemenantriebe auf beiden Seiten und benötigt zwei Sekunden, um eine genaue Position zwischen 3 und 1050 mm zu erreichen. BASIC-26 ist mit 8 x 2 Anschlagspunkten ausgestattet, BASIC-32 10 x 2 und BASIC-41 12 x 2. Die Anschlagfinger der ersten Reihe sind standardmäßig aus Federstahl gefertigt. Alle Anschlagfinger können automatisch abfallen, um eine Kollision zu vermeiden, wenn das Material auf dem Tisch gedreht werden muss.

borstar i anslgasbordet för minimalt med repor på plåten

Bürsten im Hinteranslagstisch

Die Bürsten auf dem Hinteranschlag sind ideal für die Positionierung von Blechen aus empfindlichem Material wie Aluminium und rostfreiem Stahl (Option für FLEXIBLE).

solida främre anslagsfingrar i anslagsbordet på en kantvikmaskin

Stabilere vordere Anschlagsfinger

Verstärkte vordere Anschlagfinger.

vinkelanslag på anslagsbordet till en kantvik

Winkelanschlag

Erleichtert die Positionierung von langen und schmalen Teilen. Erhältlich in den Längen 1,5 und 3 m für die rechte und linke Anschlagsseite.

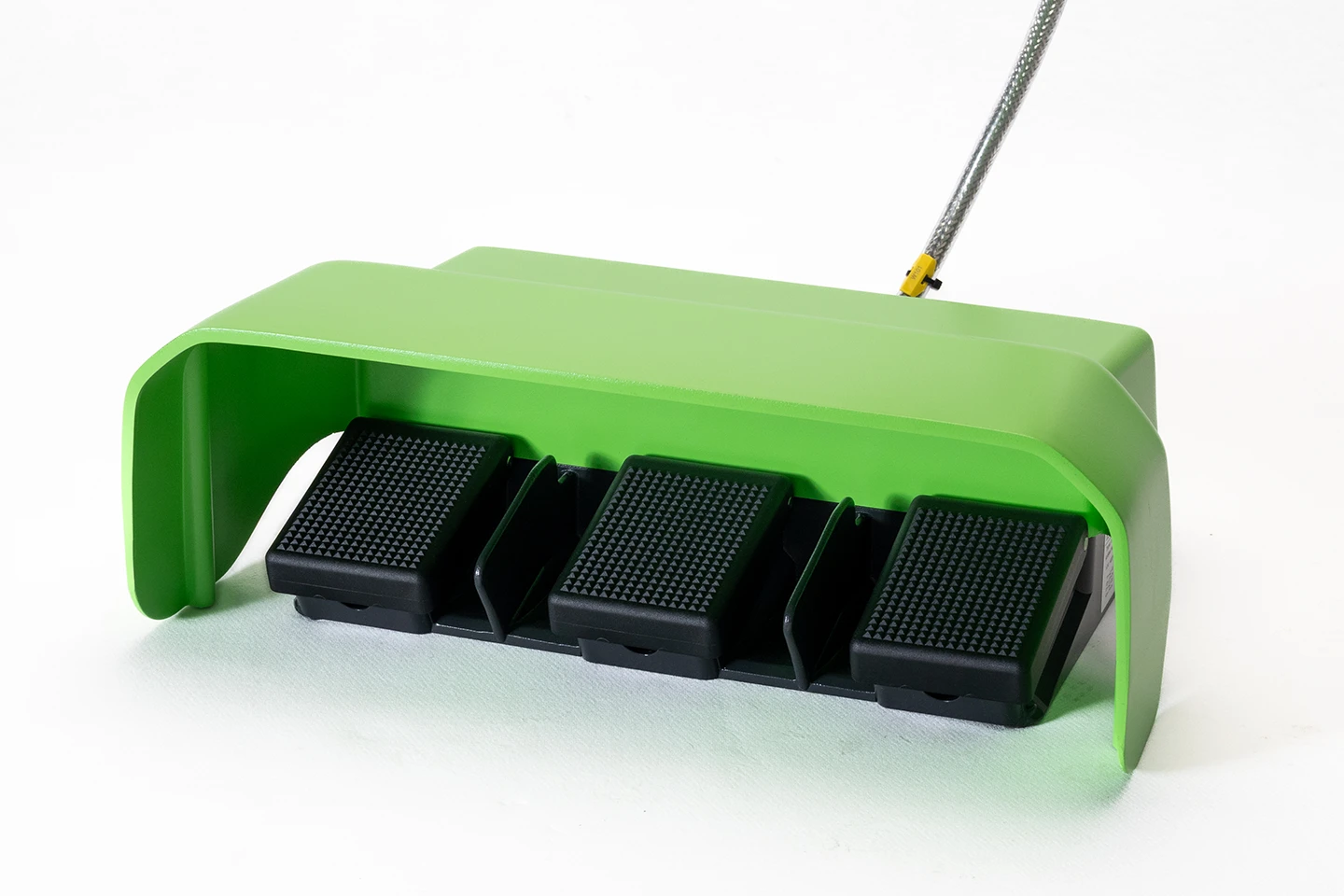

fotpedal till kantvikmaskin mot vit bakgrund

Zusätzlicher Fußpedal

Zusätzlicher Fußpedal mit Schlüsselschalter.

flyttbar fotpedal på skena till kantvikmaskin mot vit bakgrund

Beweglisches Fußpedal auf Führung

Vereinfacht das Verschieben des Fußpedals und ist sehr hilfreich, wenn an mehreren Stellen entlang der Maschine gearbeitet wird. Diese Option wird häufig bei Maschinen mit Multifold-Ausstattung gewählt. Das Fußpedal auf der Schiene ist auch aus Sicherheitsgründen wichtig. Die Position der Schiene signalisiert, ob sich der Bediener im richtigen Abstand zur Bewegung der Biegewange befindet.

rullsax till kantvikmaskin

Rollenschere

Mit einer intelligenten, entlang der Biegelinie beweglichen Rollenschere lassen sich Zuschnitte oder vorgebogene Profile problemlos schneiden.

plåt koniskt överlappad via xtap mot vit bakgrund

XTAP – Konisches Biegen

CIDAN Flexible ist unser neuer Hinteranschlag, der jetzt mit abgewinkelter Anschlagpositionierung für konisches Biegen, XTAP, erhältlich ist.

anslagsfingrar för manuell konisk bockning i anslagsbord tillkantvikmaskin

Konisches Biegen – manuell

Die CIDAN Hinteranschlag kann mit zwei speziellen Fingern für konisches Biegen ausgestattet werden. Diese verstellbaren Finger werden an den Kanten des Hinteranschlags angebracht und erleichtern das manuelle konische Biegen.

golvsacanner monterad på bockningssidan av en kantvikmaskin

Sicherheitsscanner

Der Sicherheitsscanner bietet zusätzliche Sicherheit mit zwei Modi, für die Bedienung der Maschine von der Biege- oder der Messseite aus. Der Scanner hindert alle Personen daran, den Arbeitsbereich zu betreten, in dem eine Kollision mit der Biegewange möglich ist.

stålkulor i anslagsbordet till en kantvikmaskin

Stahlkugeln im Anslagstisch

Kugelrollen im Hinteranschlagstisch erleichtern das Bewegen und Positionieren von Blechen und minimieren die Gefahr von Kratzern auf dem Material (Standard bei FLEXIBLE und optional bei EGS).

OPTION

Segmentierte Radiuschiene

Segmentiert Radiusschiene (R = 1,5 mm).

OPTION

Gehärtete Werkzeuge

Oberflächengehärtete Werkzeuge, HRC 45.

OPTION

Unterschiedliche Breiten der Biegewangen

Wir bieten zahlreiche Biegewangenbreiten von 15 bis 25 mm an.

Entdecken Sie das intelligente Planungswerkzeug für Blechkantteile

Effiziente Blechbearbeitung beginnt und endet mit nuEvolution von nuIT – dem smarten
Planungswerkzeug, welches Ihren gesamten Fertigungsprozess revolutioniert. Kombinieren Sie
nuEvolution mit der beeindruckenden Leistung und Agilität unserer Maschinen für perfekte Übersicht, gute Ergebnisse, kürzere Durchlaufzeiten und höhere Rentabilität. Alles, was Sie brauchen, sind ein Tablet oder Laptop und Ihr Finger.

göteneds kantvikmaskin F mot vit bakgrund

Technische Spezifikationen

ModelFS26FS32FS41
Arbeitslänge2600 mm3200 mm4100 mm
Stahl* (400 N/mm2)2,5 mm2,0 mm2,0 mm
Edelstahl* (600 N/mm2)1,6 mm1,2 mm1,2 mm
Aluminium* (200 N/mm2)3,7 mm3,0 mm3,0 mm
Öffnungsweite Oberwange150 mm150 mm150 mm
Gewicht2950 kg3393 kg4100 kg
Motor Oberwange1,5 kW1,5 kW1,5 kW
Motor Biegewange1,5 kW (2,2 kW4)1,5 kW (2,2 kW4)1,5 kW (2,2 kW4)
*Blechstärke

ModelFS26 XSPACEFS32 XSPACEFS41 XSPACE
Arbeitslänge2600 mm3200 mm4100 mm
Stahl* (400 N/mm2)2,0 mm1,5 mm1,5 mm
Edelstahl* (600 N/mm2)1,2 mm1,0 mm1,0 mm
Aluminium* (200 N/mm2)3,0 mm2,25 mm2,25 mm
Öffnungsweite Oberwange150 mm150 mm150 mm
Gewicht2950 kg3393 kg4100 kg
Motor Oberwange1,5 kW1,5 kW1,5 kW
Motor Biegewange1,5 kW (2,2 kW4)1,5 kW (2,2 kW4)1,5 kW (2,2 kW4)
*Blechstärke
