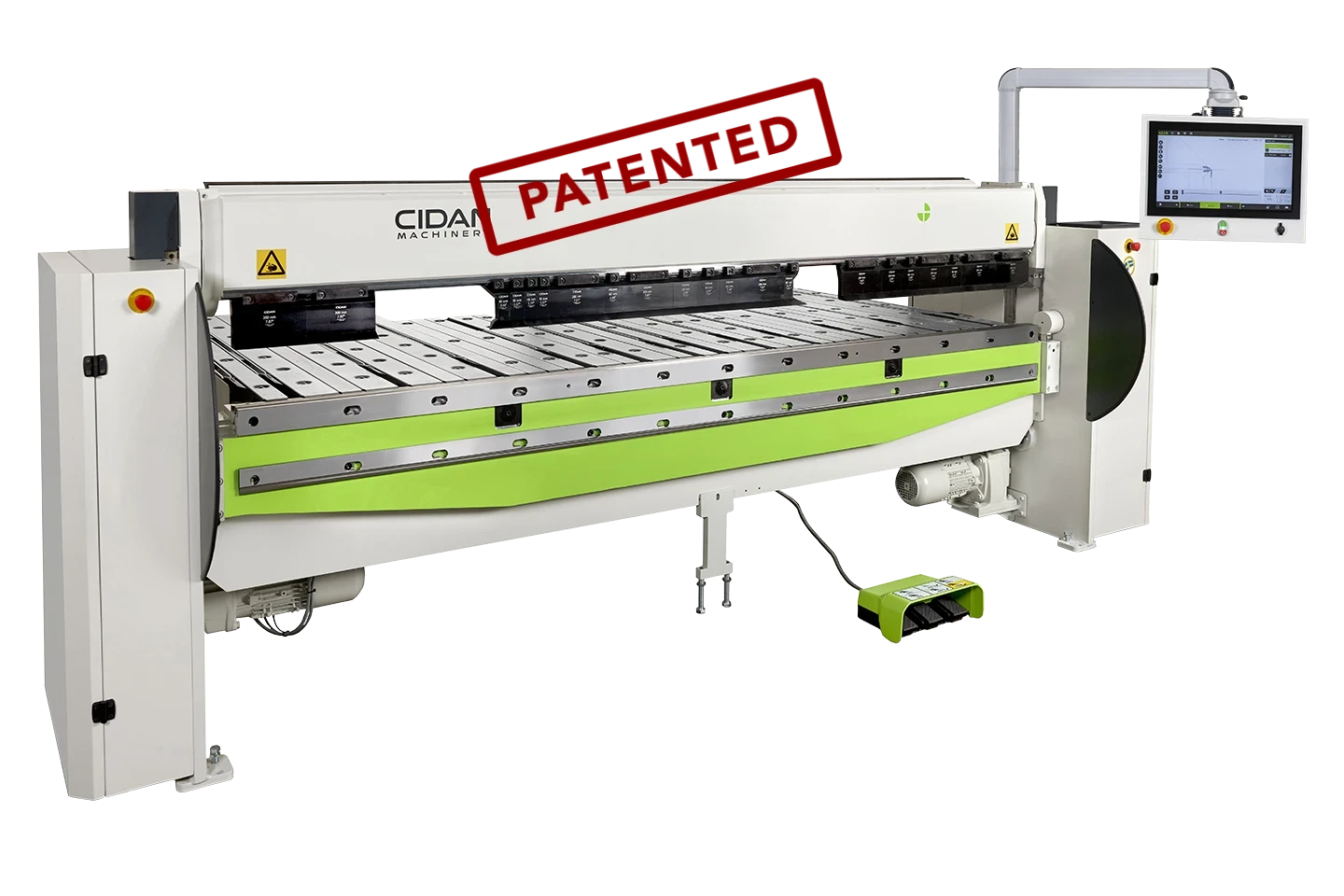

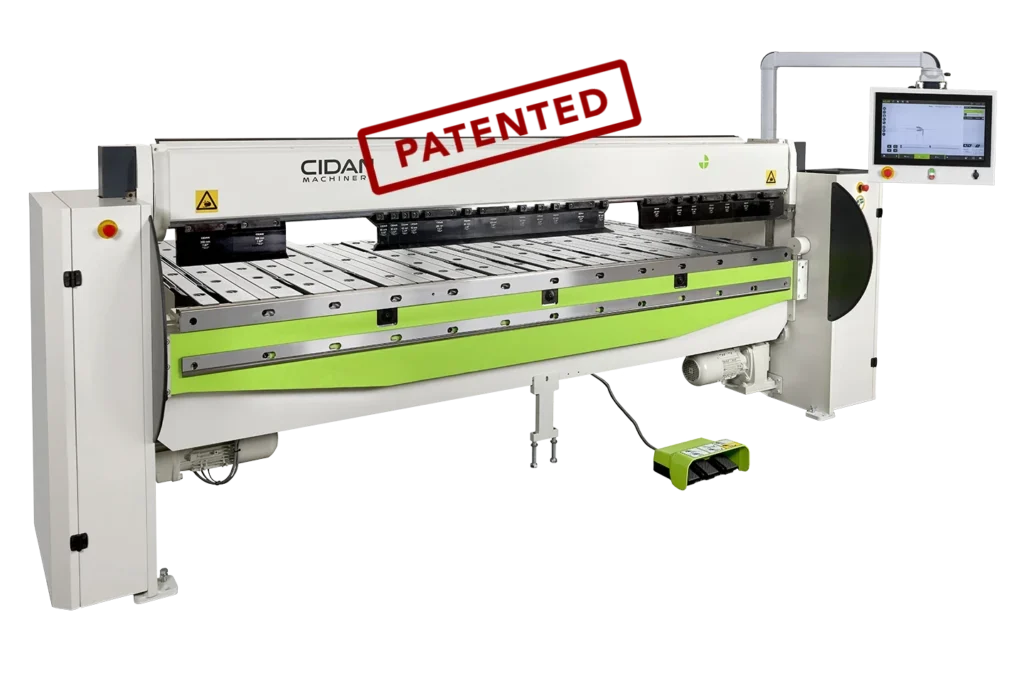

CIDAN Schwenkbiegemaschine FX PLUS
Die CIDAN Schwenkbiegemaschine FX PLUS Kombi bietet eine optimale Mischung aus Flexibilität aufgrund der drehbaren Oberwange, sowie Stabilität, Schnelligkeit und Präzision. Der Exzenterantrieb der Oberwange in Verbindung mit den verwendeten Komponenten garantieren eine lange Lebensdauer bei sehr niedrigem Wartungsaufwand.
PLUS im Vergleich zum Modell FX bedeutet eine zusätzliche Biegeradiusverstellung. Sie biegen jedes Material und Blechdicke immer mit der optimalen Radiuseinstellung. Präzise Biegungen, zudem Reduzierung der Relativbewegung zwischen Blech und Biegeschiene -> weniger Kratzer auf der Oberfläche. Das Topmodell für eine anspruchsvolle Fertigung!
Die wichtigsten Vorteile
Drehbare Oberwange für maximale Flexibilität bei der Auswahl der Werkzeuge
Automatisch programmierbare Einstellungen für den Biegeradius und Blechdicke
Einstellbare Bombierung in der Biegewange
Kapazität
Mit einer FX PLUS von CIDAN erhalten Sie immer einen perfekten Radius und eine unvergleichliche Präzision bei Winkeln und Abmessungen.
Arbeitslänge mm
2600 – 4100
Öffnungshöhe mm
150
Blechdicke
2,5 – 2,0
ProLink CNC Steuerungssystem
Das Modell FX PLUS ist standardmäßig mit dem ProLink-Steuersystem und einem 18,5″-Touchscreen versehen.
ProLink ist eine Windows-basierte Steuerung mit einem Touchscreen, der je nach Maschinenmodell oder optionalem Upgrade in den Größen 18,5″ oder 21,5″ mit Farbdisplay erhältlich ist. Durch den großen Bildschirm und die einfache Navigation ist die Steuerung schnell zu verstehen und zu erlernen. Der Bildschirm gibt Ihnen einen klaren Überblick über den Biegeprozess und zeigt alle notwendigen Anweisungen für ein erfolgreiches Ergebnis an.
ProLink
ProLink ist unsere benutzerfreundliche Steuerung, einfache Eingabe und eine intelligente Menüführung helfen auch unerfahrenen Bedienern Teile schnell einzugeben und sicher zu biegen.
Automatische Biegefolge & Kollisionserkennung
Die Steuerung schlägt die Biegefolge vor, prüft auf mögliche Kollisionen, berechnet den Zuschnitt und stellt Ihnen alle notwendigen Daten zum Biegen zur Verfügung.
DXF-Import
ProLink kann DXF-Dateien importieren. Eine DXF-Datei kann direkt von einem USB-Laufwerk oder über das Netzwerk via ProLink offline exportiert werden. Diese Funktion erleichtert den Import neuer Zeichnungen, verringert die Programmierzeit und erhöht die Produktivität.
Interaktiv
ProLink berechnet automatisch den Zuschnitt und erstellt das Biegeprogramm. Sie sehen das Biegeteil, sowie die Biegefolge mit Anweisungen.
Jedes Programm kann mit einem Symbol, einem Namen und anderen Informationen gespeichert werden.
Die Steuerung stellt je nach Maschinenkonfiguration die Blechdicke, den Radiusmittelpunkt, die Auswahl der Werkzeuge (Rotation der Oberwange) ein. Selbstverständlich können Sie auch die Schließ- und Öffnungshöhe der Oberwange beim Spannen und Öffnen nach dem Biegen eingeben.
Maßgenaues Schließen von Umschlägen ist ebenfalls möglich.
Verstellbarer Bildschirm
Für die beste Übersicht ist der Touchscreen entweder auf einer Drehwelle oder einem schwenkbaren Galgen montiert. Der Galgen erlaubt auch das Schwenken des Bildschirms auf die Hinteranschlagseite bei der Fertigung großer Teile (optional).
Offline-Programmierung
ProLink ist auch für die Offline-Programmierung erhältlich. Sie können Teile auf Ihrem PC zeichnen und testen, ohne die Maschine zu blockieren. Fertige Teile können gespeichert und dann über Netzwerk oder USB auf die Maschine übertragen werden.

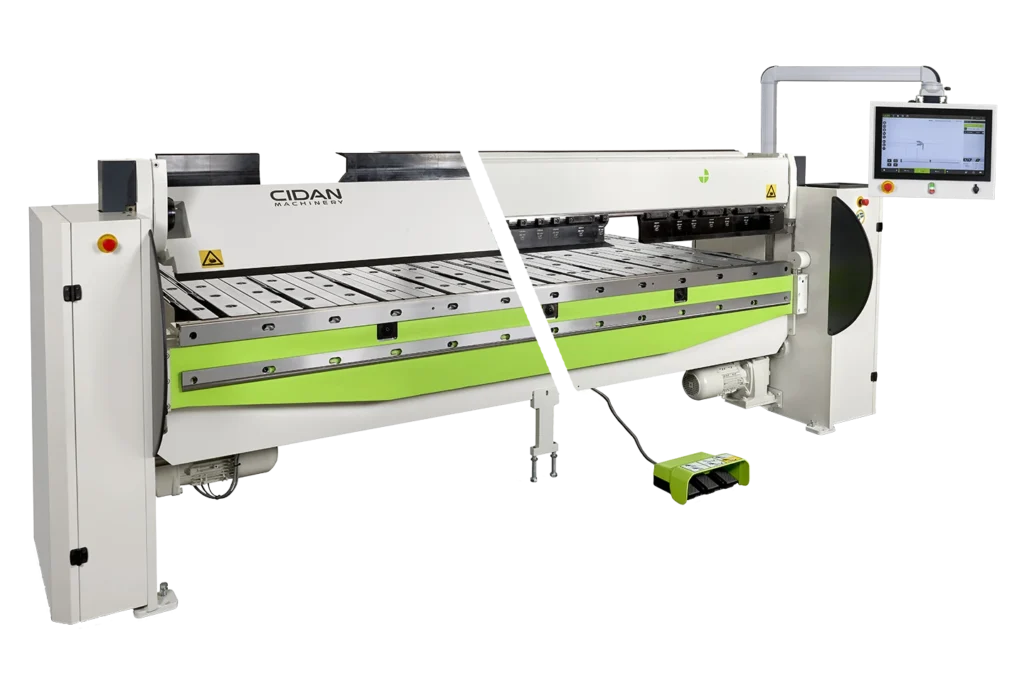

Kombi-Oberwange – Drehbare Oberwange
Mit der Kombi-Oberwange der FX PLUS dauert es nur ca. 6 Sekunden, um von der Spitzschiene zu den segmentierten Werkzeugen zu wechseln. Optimale Kombination zwischen Spitzschiene mit der Oberwangenschräge von 45° und den segmentierten Geißfuß-Werkzeugen für schmale und hohe Profile, sowie zum Biegen von 4-seitig gebogenen Kassetten.
Die Öffnungshöhe von 150 mm gilt sowohl für die Geißfuß-Werkzeuge als auch für die Spitzschiene.
Radiusverstellung der Biegewange
Die Radiusverstellung der Biegewange garantiert Ihnen zu jeder Zeit den optimalen Abstand zwischen Biegewangenschiene und der Radiusschiene.
Radiusverstellung der Biegewange
Mit der FX PLUS wird die Programmierung einfach, intuitiv und schnell. Sie profitieren von der präzisen Steuerung, einer besseren Übersicht, einer einfacheren Speicherung von Programmen und schnelleren Bewegungen. Mit der FX PLUS steuern Sie nicht nur die Bewegung der Maschine, sondern auch die Blechstärkeneinstellung und die Justierung der Biegemitte. Damit erreichen Sie immer perfekte Radien und eine nahezu unübertroffene Präzision in Winkeln und Maßen.
Spitzschiene mit kleinem Radius
Spitzschiene Radius 1,5–5 mm
Einstellbare Bombierung
Die einstellbare Bombierung liefert unabhängig von der Länge des Werkstücks und der Materialstärke immer perfekte Biegeergebnisse.
Einstellbare Bombierung
Große Freibereiche
Bei einer Höhe von 49 mm und einer Breite von 57 mm erlauben die seitlichen Freibereiche eine größere Flexibilität und erweitern die Anwendungsmöglichkeiten.
Große Aussparungen in den Wangen
Öffnungshöhe
Die Oberwange der CIDAN FX PLUS öffnet 150mm und bietet somit mehr als ausreichend Platz zum Manipulieren der Bleche, sowie der Entnahme der Teile.
Die Spitzschiene bietet Ihnen ausreichend Freibereich für Ihre anspruchsvollen Profile.
Abgesetzte Spitzschienen (Sonderausstattung) erweitern die Biegemöglichkeiten zusätzlich.
Motorisierter Hinteranschlag BASIC
Der BASIC Hinteranschlag verfügt über einen Servomotor und Riemenantriebe auf beiden Seiten und benötigt zwei Sekunden, um eine genaue Position zwischen 3 und 1050 mm zu erreichen.
BASIC Hinteranschlag
Der BASIC Hinteranschlag verfügt über einen Servomotor und Riemenantriebe auf beiden Seiten und benötigt zwei Sekunden, um eine genaue Position zwischen 3 und 1050 mm zu erreichen. BASIC-26 ist mit 8 x 2 Anschlagspunkten ausgestattet, BASIC-32 10 x 2 und BASIC-41 12 x 2. Die Anschlagfinger der ersten Reihe sind standardmäßig aus Federstahl gefertigt. Alle Anschlagfinger können automatisch abfallen, um eine Kollision zu vermeiden, wenn das Material auf dem Tisch gedreht werden muss.
Motorisierter Hinteranschlag FLEXIBLE
Dieser Hinteranschlag ist, wie der Name schon sagt, flexibel und durch Module auf eine Arbeitstiefe von bis zu 4.200 mm erweiterbar.
FLEXIBLE Hinteranschlag
Dieser Hinteranschlag ist, wie der Name schon sagt, flexibel und durch Module auf eine Arbeitstiefe von bis zu 4.200 mm erweiterbar. Die Basiseinheit hat eine Tiefe von 1.550 mm. Die Module machen es möglich, die Standard FLEXIBLE von Grund auf zu ändern oder nach Bedarf in ein L-, J-, T- oder U-Format zu bringen. Das modulare System ermöglicht eine Vielzahl von Hinteranschlagstisch-Kombinationen, sodass ein maßgeschneiderter Hinteranschlag durchaus möglich ist. Der Hinteranschlag ist mit zwei Servomotoren, Kugelgewindespindeln und Linearführungen für höchste Präzision ausgestattet. Alle Positionen sind immer wieder genau gleich, bei jeder Wiederholung. FLEXIBLE Hinteranschläge werden standardmäßig mit 12, 14 oder 16 Führungsschienen geliefert, je nach Länge der Maschine. Die Geschwindigkeit des Hinteranschlags ermöglicht es, die Produktivität zu steigern und zugleich die Kosten für den Umformungsvorgang zu senken. Die vorderen Anschläge sind standardmäßig aus Federstahl gefertigt. Die Anschläge können bei jeder Programmzeile automatisch abgesenkt werden, wodurch Kollisionen mit den Anschlägen beim Drehen des Blechs verhindert werden.
OPTION
XTAP – Konisches Biegen
CIDAN Flexible ist unser neuer Hinteranschlag, der jetzt mit abgewinkelter Anschlagpositionierung für konisches Biegen, XTAP, erhältlich ist.
OPTION
Konisches Biegen – manuell
Die CIDAN Hinteranschlag kann mit zwei speziellen Fingern für konisches Biegen ausgestattet werden. Diese verstellbaren Finger werden an den Kanten des Hinteranschlags angebracht und erleichtern das manuelle konische Biegen.
OPTION
Stahlkugeln im Anschlagtisch
Kugelrollen im Hinteranschlagtisch erleichtern das Bewegen und Positionieren von Blechen und minimieren die Gefahr von Kratzern auf dem Material (Standard bei FLEXIBLE und optional bei EGS).
OPTION
Bürsten im Hinteranschlagtisch
Die Bürsten auf dem Hinteranschlag sind ideal für die Positionierung von Blechen aus empfindlichem Material wie Aluminium und rostfreiem Stahl (Option für FLEXIBLE).
OPTION
Stabilere vordere Anschlagsfinger
Verstärkte vordere Anschlagfinger.
OPTION
Winkelanschlag
Erleichtert die Positionierung von langen und schmalen Teilen. Erhältlich in den Längen 1,5 und 3 m für die rechte und linke Anschlagsseite.
OPTION
Zusätzlicher Fußpedal
Zusätzlicher Fußpedal mit Schlüsselschalter
OPTION
Bewegliches Fußpedal auf Führung
Vereinfacht das Verschieben des Fußpedals und ist sehr hilfreich, wenn an mehreren Stellen entlang der Maschine gearbeitet wird. Diese Option wird häufig bei Maschinen mit Multifold-Ausstattung gewählt. Das Fußpedal auf der Schiene ist auch aus Sicherheitsgründen wichtig. Die Position der Schiene signalisiert, ob sich der Bediener im richtigen Abstand zur Bewegung der Biegewange befindet.
OPTION
Sicherheitsscanner
Der Sicherheitsscanner bietet zusätzliche Sicherheit mit zwei Modi, für die Bedienung der Maschine von der Biege- oder der Messseite aus. Der Scanner hindert alle Personen daran, den Arbeitsbereich zu betreten, in dem eine Kollision mit der Biegewange möglich ist.
OPTION
3D Import
AutoPOL – für den Import von 3D-Dateien von CAD zu ProLink. In Zusammenarbeit mit dem Softwareentwickler AutoPOL haben wir einen wichtigen Schritt nach vorne gemacht und die Möglichkeit für den Datei-Import erweitert, dadurch wird es für Sie einfacher Ihre Maschine in die tägliche Arbeit zu integrieren.
OPTION
Rollenschere
Mit einer intelligenten, entlang der Biegelinie beweglichen Rollenschere lassen sich Zuschnitte oder vorgebogene Profile problemlos schneiden.
OPTION
Segmentierte Radiusschiene
Segmentiert Radiusschiene (R = 1,5 mm).
OPTION
Gehärtete Werkzeuge
Oberflächengehärtete Werkzeuge (HRC 45 für Biegeschienen, HRC 55 für geteilte Werkzeuge)
.
OPTION
Spitzschiene- und segmentierte Geißfußwerkzeug
Spitzschiene- und Geißfußwerkzeug mit 0,75 mm Radius (oberflächengehärtet)
OPTION
Werkzeugwagen
Der Werkzeugwagen dient dem Lagern von segmentierten Werkzeugen. Der Wagen reduziert die Gefahr von Werkzeugschäden und erleichtert den Werkzeugwechsel erheblich. Es gibt auch Platz für die Aufbewahrung von Biegeschienen, Handwerkzeugen, Betriebsanweisungen und Zeichnungen. Der Wagen besitzt feststellbare Räder und Ziehgriffe. Ein sinnvolles Zubehör für Maschinen, die mit geteilten Werkzeugen ausgestattet sind.
OPTION
Kundenspezifische Werkzeuge
Wir können kundenspezifische Werkzeuge für Teile liefern, die beispielsweise einen größeren Radius oder einen größeren Arbeitsbereich rund um die Werkzeuge erfordern.
Entdecken Sie das intelligente Planungswerkzeug für Blechkantteile
Effiziente Blechbearbeitung beginnt und endet mit nuEvolution von nuIT – dem smarten
Planungswerkzeug, welches Ihren gesamten Fertigungsprozess revolutioniert. Kombinieren Sie
nuEvolution mit der beeindruckenden Leistung und Agilität unserer Maschinen für perfekte Übersicht, gute Ergebnisse, kürzere Durchlaufzeiten und höhere Rentabilität. Alles, was Sie brauchen, sind ein Tablet oder Laptop und Ihr Finger.
Technische Spezifikationen
| <span data-metadata="„>Model | FX PLUS 26 | FX PLUS 32 | FX PLUS 41 |
|---|---|---|---|
| Arbeitslänge | 2600 mm | 3200 mm | 4100 mm |
| Stahl* (400 N/mm2) | 2,5 mm | 2,0 mm | 2,0 mm |
| Edelstahl* (600 N/mm2) | 1,6 mm | 1,2 mm | 1,2 mm |
| Aluminium* (200 N/mm2) | 3,7 mm | 3,0 mm | 3,0 mm |
| Öffnungsweite Oberwange | 150 mm | 150 mm | 150 mm |
| Gewicht | 3180 kg | 3648 kg | 4434 kg |
| Motor Oberwange | 1,5 kW | 1,5 kW | 1,5 kW |
| Motor Biegewange | 2,2 kW | 2,2 kW | 2,2 kW |
