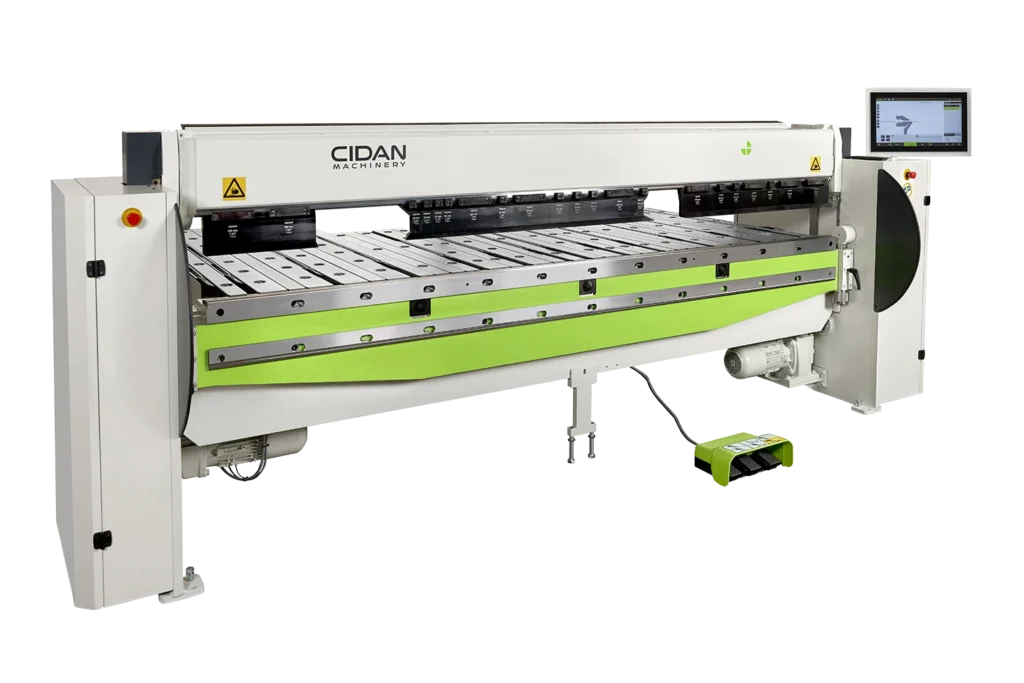

CIDAN Schwenkbiege-maschine FX

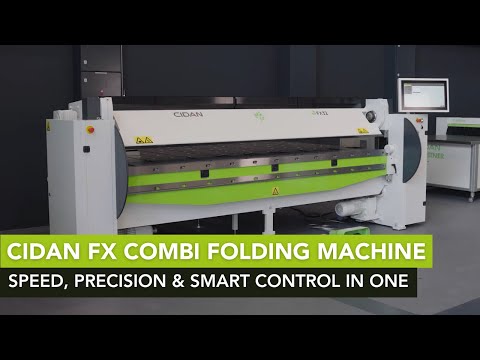

Die CIDAN FX Kombi bietet eine optimale Mischung aus Flexibilität aufgrund der drehbaren Oberwange, sowie Stabilität, Schnelligkeit und Präzision.
Der Exzenterantrieb der Oberwange in Verbindung mit den verwendeten Komponenten garantieren eine lange Lebensdauer bei sehr niedrigem Wartungsaufwand.
Einfach eine Maschine auf die Sie sich verlassen können.

kantvikmaskin med roterbart överprisma mot vit bakgrund

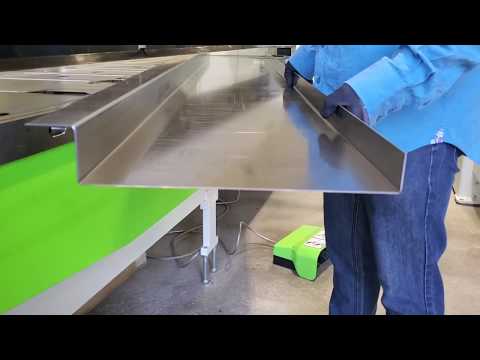

Für Präzision und Flexibilität mit kurzen Durchlaufzeiten

Die Kombination aus stabiler Maschinenkonstruktion, schneller und präziser Antriebstechnik zeichnet das Modell CIDAN FX aus. Der Hinteranschlag mit vorderen Anschlagfingern aus Edelstahl erlaubt kurze Schenkelmaße, durchgehende Unterwangen-Auflage ohne Fingeraussparungen verhindert Abdrücke beim Zudrücken von Umschlägen.

Die Rotation der Oberwange für den Wechsel von einem Geißfuß-Werkzeug auf die Spitzschiene dauert nur ca. 6 Sekunden. Beim Biegen mit der Spitzschiene können Sie die Schräge der Oberwange von 45° optimal nutzen. Das segmentierte Geißfuß-Werkzeug erlaubt Ihnen das Biegen von schmalen und hohen Profilen, sowie das Biegen von Kassetten.

Die Spitzschiene ist in 3 oder bis zu 5 Segmenten je nach Maschinenlänge unterteilt. Diese Teilung macht den Austausch der Spitzschiene einfach (Gewicht). Das Geißfuß-Werkzeug ist segmentiert, Segmente mit einer max. Länge von 200mm machen das Wechseln schnell und effektiv. Die Teilung reduziert die Kosten im Falle einer Ersatzbeschaffung eines Teilstückes.

Die wichtigsten Vorteile

Drehbare Oberwange für maximale Flexibilität bei der Auswahl der Werkzeuge

Einstellbare Bombierung in der Biegewange

Geißfuß-Werkzeuge mit Schnellklemmung, schneller Werkzeugwechsel

Kapazität

CIDAN FX mit drehbarer Oberwange, einstellbarer Bombierung, Exzenterantrieb für die Oberwange, sowie segmentierten Werkzeugen bietet Ihnen die größtmögliche Flexibilität.

Arbeitslänge mm

2600 – 4100

Öffnungshöhe mm

150

Blechdicke

2,5 – 2,0

ProLink CNC Steuerungssystem

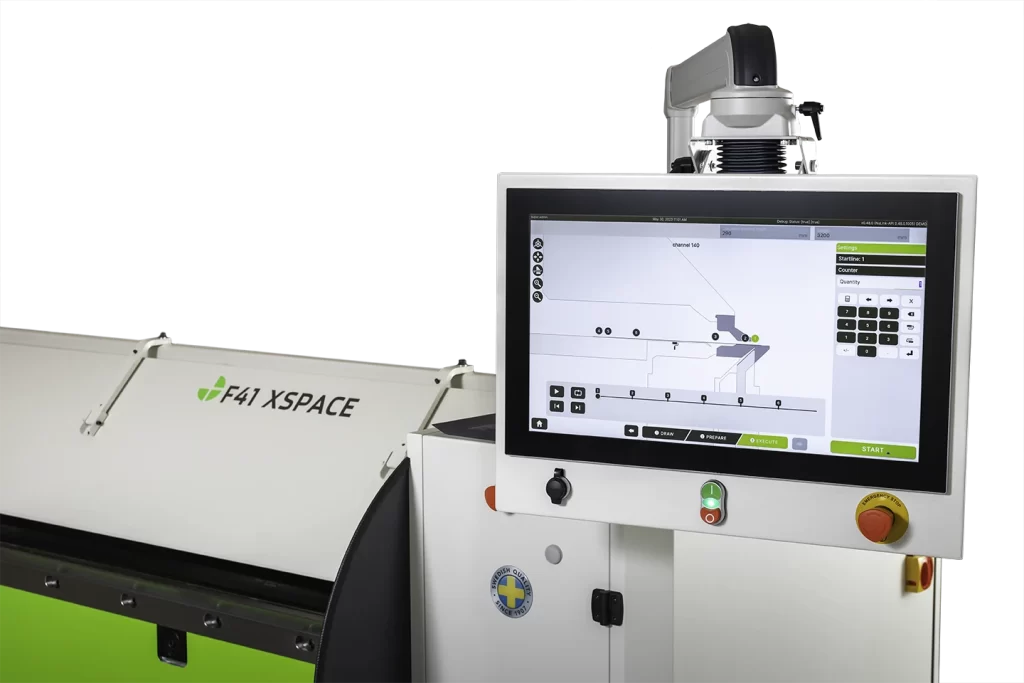

Das Modell FX ist standardmäßig mit dem ProLink-Steuersystem und einem 18,5″-Touchscreen versehen.

ProLink ist eine Windows-basierte Steuerung mit einem Touchscreen, der je nach Maschinenmodell oder optionalem Upgrade in den Größen 18,5″ oder 21,5″ mit Farbdisplay erhältlich ist. Durch den großen Bildschirm und die einfache Navigation ist die Steuerung schnell zu verstehen und zu erlernen. Der Bildschirm gibt Ihnen einen klaren Überblick über den Biegeprozess und zeigt alle notwendigen Anweisungen für ein erfolgreiches Ergebnis an.

Mehr zu ProLink
styrsystem prolink till göteneds kantvikmaskiner mot vit bakgrund

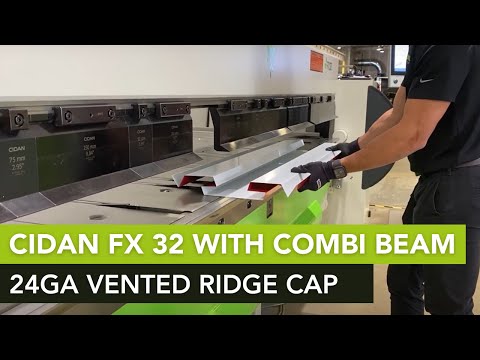

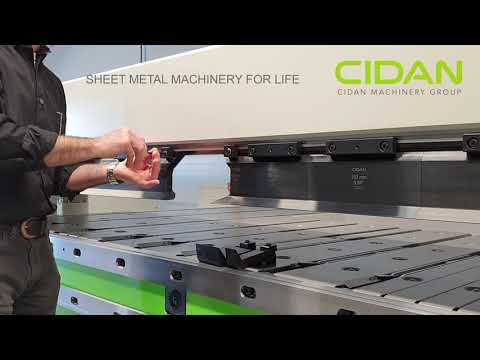

Kombi-Oberwange – Drehbare Oberwange

Mit der Kombi-Oberwange der FX dauert es nur ca. 6 Sekunden, um von der Spitzschiene zu den segmentierten Werkzeugen zu wechseln. Optimale Kombination zwischen Spitzschiene mit der Oberwangenschräge von 45° und den segmentierten Geißfuß-Werkzeugen für schmale und hohe Profile, sowie zum Biegen von 4-seitig gebogenen Kassetten.
Die Öffnungshöhe von 150 mm gilt sowohl für die Geißfuß-Werkzeuge als auch für die Spitzschiene.

roterbar överbalk kombiprisma för snabb verktygväxling i kantvikmaskin mot vit bakgrund

Einstellbare Bombierung

Die einstellbare Bombierung liefert unabhängig von der Länge des Werkstücks und der Materialstärke immer perfekte Biegeergebnisse.

justerbar bombering på kantvikmaskin och böjskenor med snabblåsning

Einstellbare Bombierung

Große Freibereiche

Bei einer Höhe von 49 mm und einer Breite von 57 mm erlauben die seitlichen Freibereiche eine größere Flexibilität und erweitern die Anwendungsmöglichkeiten.

generösa urtag i prismorna på en kantvik vilket ger stor flexibilitet

Große Aussparungen in den Wangen

Öffnungshöhe

Die Oberwange der CIDAN FX öffnet 150mm und bietet somit mehr als ausreichend Platz zum Manipulieren der Bleche, sowie der Entnahme der Teile.
Die Spitzschiene bietet Ihnen ausreichend Freibereich für Ihre anspruchsvollen Profile.
Abgesetzte Spitzschienen (Sonderausstattung) erweitern die Biegemöglichkeiten zusätzlich.

stor öppningshöjd på överbalken för större flexibiltet i kantvikmaskin
skiss över möjligheterna med xspace i en kantvikmaskin

XSPACE – Mehr Platz, mehr Profile

CIDAN XSPACE ist die Biegewange, die Ihnen große Freiheit bei der Gestaltung und Biegung Ihrer Profile bietet. Sie verfügt über eine Einbuchtung unter dem Biegepunkt, die Ihnen zusätzlichen Platz um die Werkzeuge herum bietet. Dies ermöglicht es, Profile, die ansonsten schwierig oder unmöglich zu biegen wären, einfach und ohne das Risiko einer Kollision zu erstellen. Der zusätzliche Raum von 15 mm ermöglicht ein einfaches und sicheres Biegen von Trapez-, Z- und Hutprofilen. Das Material kann einfach in die Maschine eingeführt werden, mit verbesserter Ergonomie und Sicherheit. Ohne Mehraufwand erhalten Sie mehr Präzision. Alle Funktionen der Maschine funktionieren wie gewohnt. Die XSPACE Biegewange ist selbstverständlich mit einer Bombierung für Nullwinkelabweichungen bei langen Profilen ausgestattet. Alle Maschinen der F-, FS- und FX-Serie können mit XSPACE ausgestattet werden. Es gibt drei verschiedene Biegeschienen: 10, 12 und 25 mm. Genießen Sie mehr Freiheit mit mehr Platz rund um die Biegewange, XSPACE bietet Ihnen den Platz, den Sie brauchen.

golvsacanner monterad på bockningssidan av en kantvikmaskin

Sicherheitsscanner

Der Sicherheitsscanner bietet zusätzliche Sicherheit mit zwei Modi, für die Bedienung der Maschine von der Biege- oder der Messseite aus. Der Scanner hindert alle Personen daran, den Arbeitsbereich zu betreten, in dem eine Kollision mit der Biegewange möglich ist.

Motorisierter Hinteranschlag FLEXIBLE

Dieser Hinteranschlag ist, wie der Name schon sagt, flexibel und durch Module auf eine Arbeitstiefe von bis zu 4.200 mm erweiterbar. Die Basiseinheit hat eine Tiefe von 1.550 mm. Die Module machen es möglich, die Standard FLEXIBLE von Grund auf zu ändern oder nach Bedarf in ein L-, J-, T- oder U-Format zu bringen. Das modulare System ermöglicht eine Vielzahl von Hinteranschlagstisch-Kombinationen, sodass ein maßgeschneiderter Hinteranschlag möglich ist.

anslag basic till göteneds kantvikmaskiner mot vit bakgrund

Motorisierter Hinteranschlag BASIC

Der BASIC Hinteranschlag verfügt über einen Servomotor und Riemenantriebe auf beiden Seiten und benötigt zwei Sekunden, um eine genaue Position zwischen 3 und 1050 mm zu erreichen. BASIC-26 ist mit 8 x 2 Anschlagspunkten ausgestattet, BASIC-32 10 x 2 und BASIC-41 12 x 2. Die Anschlagfinger der ersten Reihe sind standardmäßig aus Federstahl gefertigt. Alle Anschlagfinger können automatisch abfallen, um eine Kollision zu vermeiden, wenn das Material auf dem Tisch gedreht werden muss.

stålkulor i anslagsbordet till en kantvikmaskin

Stahlkugeln im Anslagstisch

Kugelrollen im Hinteranschlagstisch erleichtern das Bewegen und Positionieren von Blechen und minimieren die Gefahr von Kratzern auf dem Material (Standard bei FLEXIBLE und optional bei EGS).

borstar i anslgasbordet för minimalt med repor på plåten

Bürsten im Hinteranslagstisch

Die Bürsten auf dem Hinteranschlag sind ideal für die Positionierung von Blechen aus empfindlichem Material wie Aluminium und rostfreiem Stahl (Option für FLEXIBLE).

solida främre anslagsfingrar i anslagsbordet på en kantvikmaskin

Stabilere vordere Anschlagsfinger

Verstärkte vordere Anschlagfinger.

vinkelanslag på anslagsbordet till en kantvik

Winkelanschlag

Erleichtert die Positionierung von langen und schmalen Teilen. Erhältlich in den Längen 1,5 und 3 m für die rechte und linke Anschlagsseite.

fotpedal till kantvikmaskin mot vit bakgrund

Zusätzlicher Fußpedal

Zusätzlicher Fußpedal mit Schlüsselschalter.

flyttbar fotpedal på skena till kantvikmaskin mot vit bakgrund

Beweglisches Fußpedal auf Führung

Vereinfacht das Verschieben des Fußpedals und ist sehr hilfreich, wenn an mehreren Stellen entlang der Maschine gearbeitet wird. Diese Option wird häufig bei Maschinen mit Multifold-Ausstattung gewählt. Das Fußpedal auf der Schiene ist auch aus Sicherheitsgründen wichtig. Die Position der Schiene signalisiert, ob sich der Bediener im richtigen Abstand zur Bewegung der Biegewange befindet.

plåt koniskt överlappad via xtap mot vit bakgrund

XTAP – Konisches Biegen

CIDAN Flexible ist unser neuer Hinteranschlag, der jetzt mit abgewinkelter Anschlagpositionierung für konisches Biegen, XTAP, erhältlich ist.

rullsax till kantvikmaskin

Rollenschere

Mit einer intelligenten, entlang der Biegelinie beweglichen Rollenschere lassen sich Zuschnitte oder vorgebogene Profile problemlos schneiden.

anslagsfingrar för manuell konisk bockning i anslagsbord tillkantvikmaskin

Konisches Biegen – manuell

Die CIDAN Hinteranschlag kann mit zwei speziellen Fingern für konisches Biegen ausgestattet werden. Diese verstellbaren Finger werden an den Kanten des Hinteranschlags angebracht und erleichtern das manuelle konische Biegen.

OPTION

Segmentierte Radiuschiene

Segmentiert Radiusschiene (R = 1,5 mm).

OPTION

Gehärtete Werkzeuge

Oberflächengehärtete Werkzeuge (HRC 45 für Biegeschienen, HRC 55 für geteilte Werkzeuge).

OPTION

Unterschiedliche Breiten der Biegewangen

Wir bieten zahlreiche Biegewangenbreiten von 15 bis 25 mm an.

OPTION

Werkzeugwagen

Der Werkzeugwagen dient dem Lagern von segmentierten Werkzeugen. Der Wagen reduziert die Gefahr von Werkzeugschäden und erleichtert den Werkzeugwechsel erheblich. Es gibt auch Platz für die Aufbewahrung von Biegeschienen, Handwerkzeugen, Betriebsanweisungen und Zeichnungen. Der Wagen besitzt feststellbare Räder und Ziehgriffe. Ein sinnvolles Zubehör für Maschinen, die mit geteilten Werkzeugen ausgestattet sind.

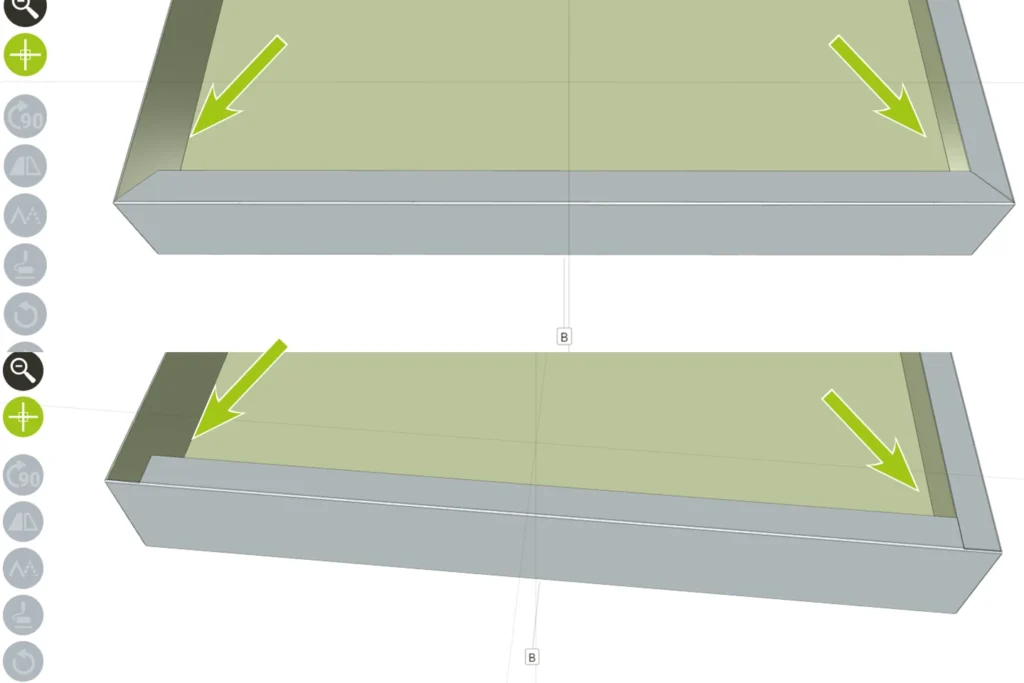

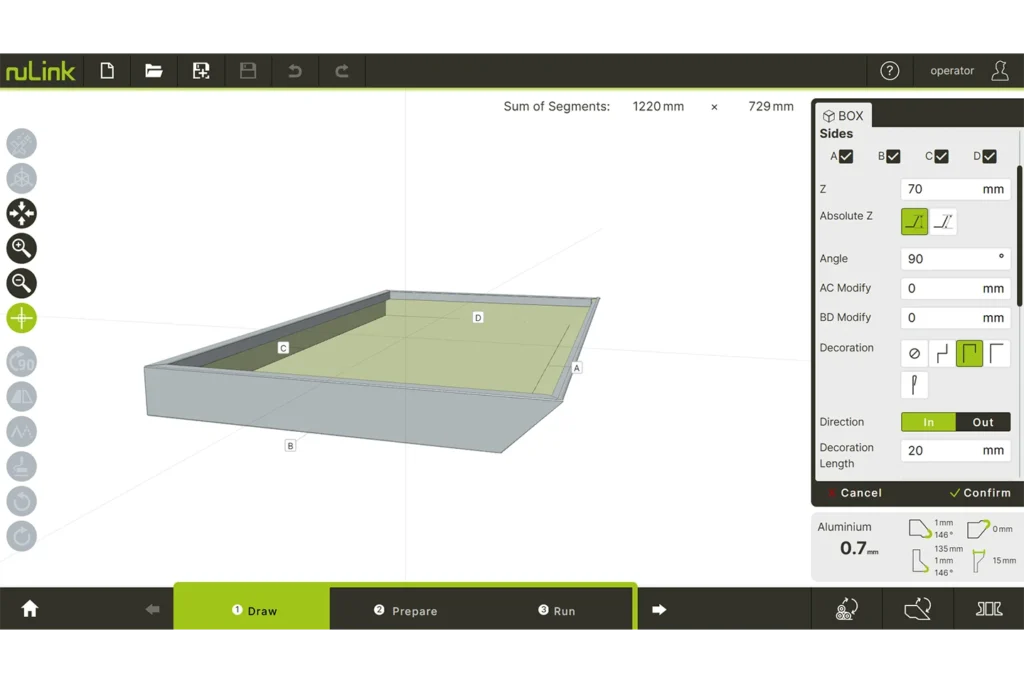

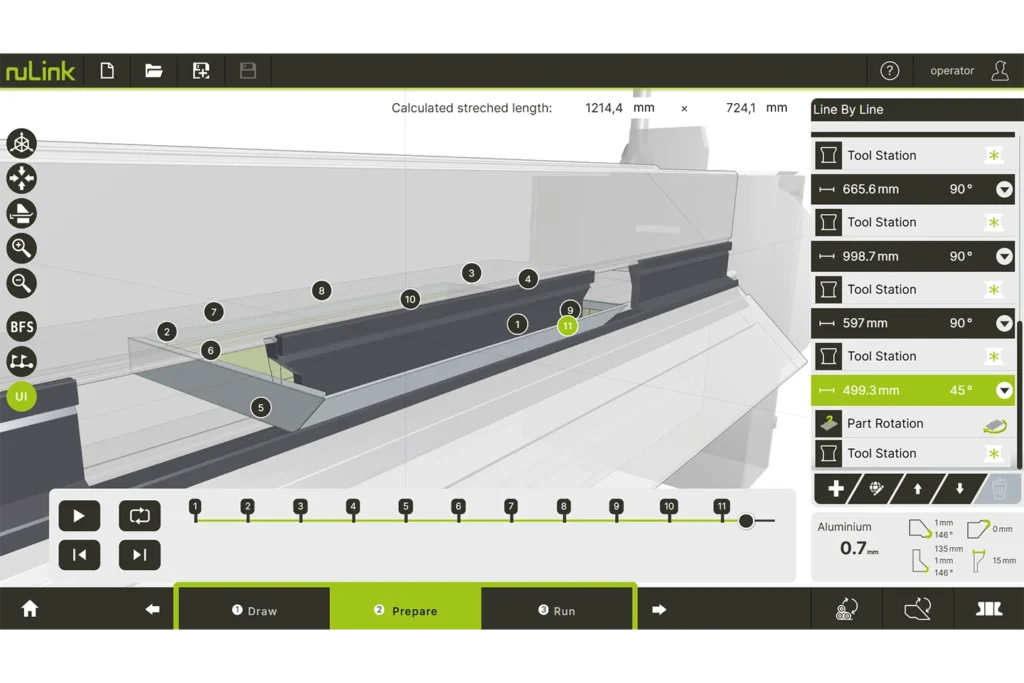

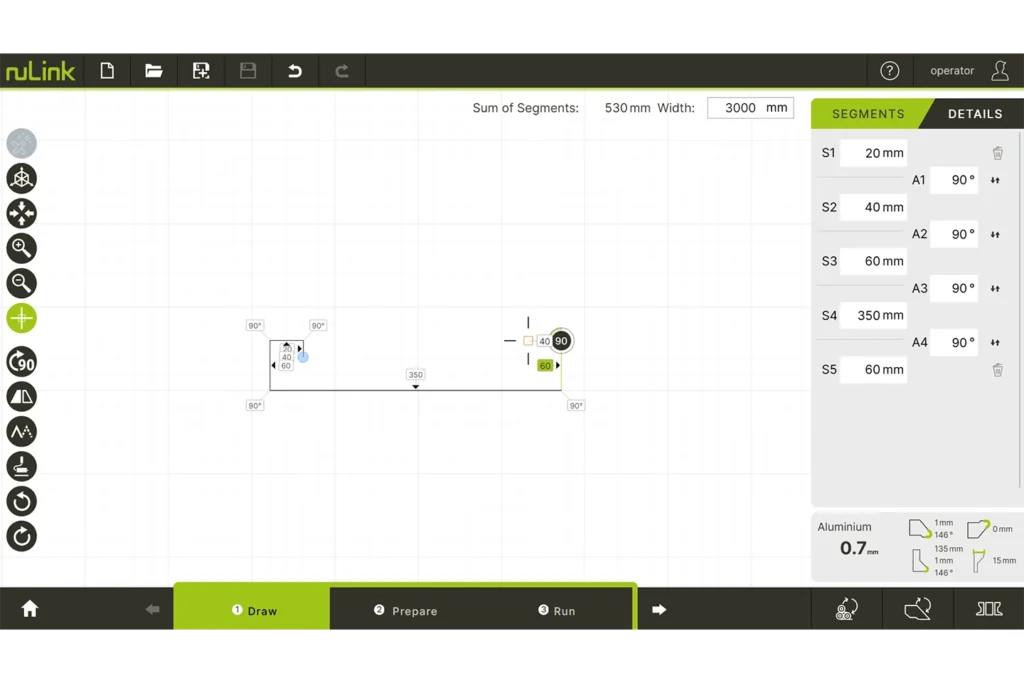

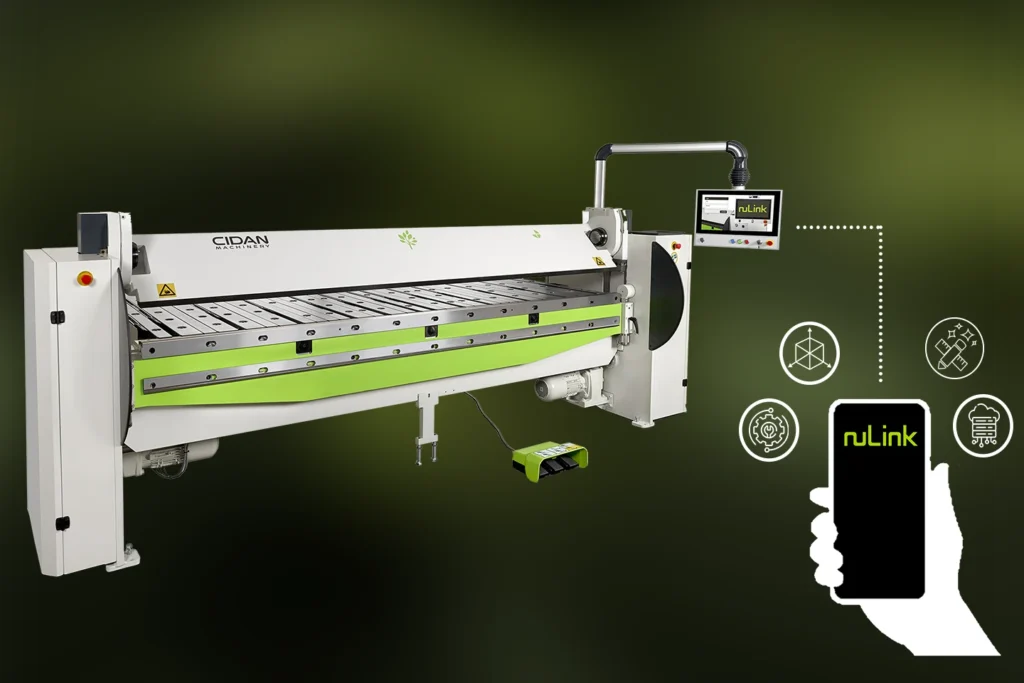

Entdecken Sie das intelligente Planungswerkzeug für Blechkantteile

Effiziente Blechbearbeitung beginnt und endet mit nuEvolution von nuIT – dem smarten
Planungswerkzeug, welches Ihren gesamten Fertigungsprozess revolutioniert. Kombinieren Sie
nuEvolution mit der beeindruckenden Leistung und Agilität unserer Maschinen für perfekte Übersicht, gute Ergebnisse, kürzere Durchlaufzeiten und höhere Rentabilität. Alles, was Sie brauchen, sind ein Tablet oder Laptop und Ihr Finger.

kantvikmaskin med roterbart överprisma mot vit bakgrund

Technische Spezifikationen

ModelFX26FX32FX41
Arbeitslänge2600 mm3200 mm4100 mm
Stahl* (400 N/mm2)2,5 mm2,0 mm2,0 mm
Edelstahl* (600 N/mm2)1,6 mm1,2 mm1,2 mm
Aluminium* (200 N/mm2)3,7 mm3,0 mm3,0 mm
Öffnungsweite Oberwange150 mm150 mm150 mm
Gewicht3180 kg3648 kg4434 kg
Motor Oberwange1,5 kW1,5 kW1,5 kW
Motor Biegewange2,2 kW2,2 kW2,2 kW
*Blechstärke

ModelFX26 XSPACEFX32 XSPACEFX41 XSPACE
Arbeitslänge2600 mm3200 mm4100 mm
Stahl* (400 N/mm2)2,0 mm1,5 mm1,5 mm
Edelstahl* (600 N/mm2)1,2 mm1,0 mm1,0 mm
Aluminium* (200 N/mm2)3,0 mm2,25 mm2,25 mm
Öffnungsweite Oberwange150 mm150 mm150 mm
Gewicht3180 kg3648 kg4434 kg
Motor Oberwange1,5 kW1,5 kW1,5 kW
Motor Biegewange2,2 kW2,2 kW2,2 kW
*Blechstärke
