Forstner MEHRFACH ABCOILANLAGEN
Unsere Abcoilanlagen automatisieren die Blechbearbeitung, reduzieren Lagerbestände und binden weniger Kapital, während sie die Produktion optimieren. Materialien werden automatisch gemäß Ihren Vorgaben verarbeitet und ohne manuelle Eingriffe direkt an die nachgelagerten Maschinen gefördert. Gesteuert durch CSV-Dateien aus Arbeitsaufträgen optimiert das System Durchlaufzeiten und Maschinenauslastung, indem es das richtige Material in der korrekten Reihenfolge bereitstellt. Dies gewährleistet eine effiziente Materialhandhabung, minimiert Abfall und maximiert die Produktivität.

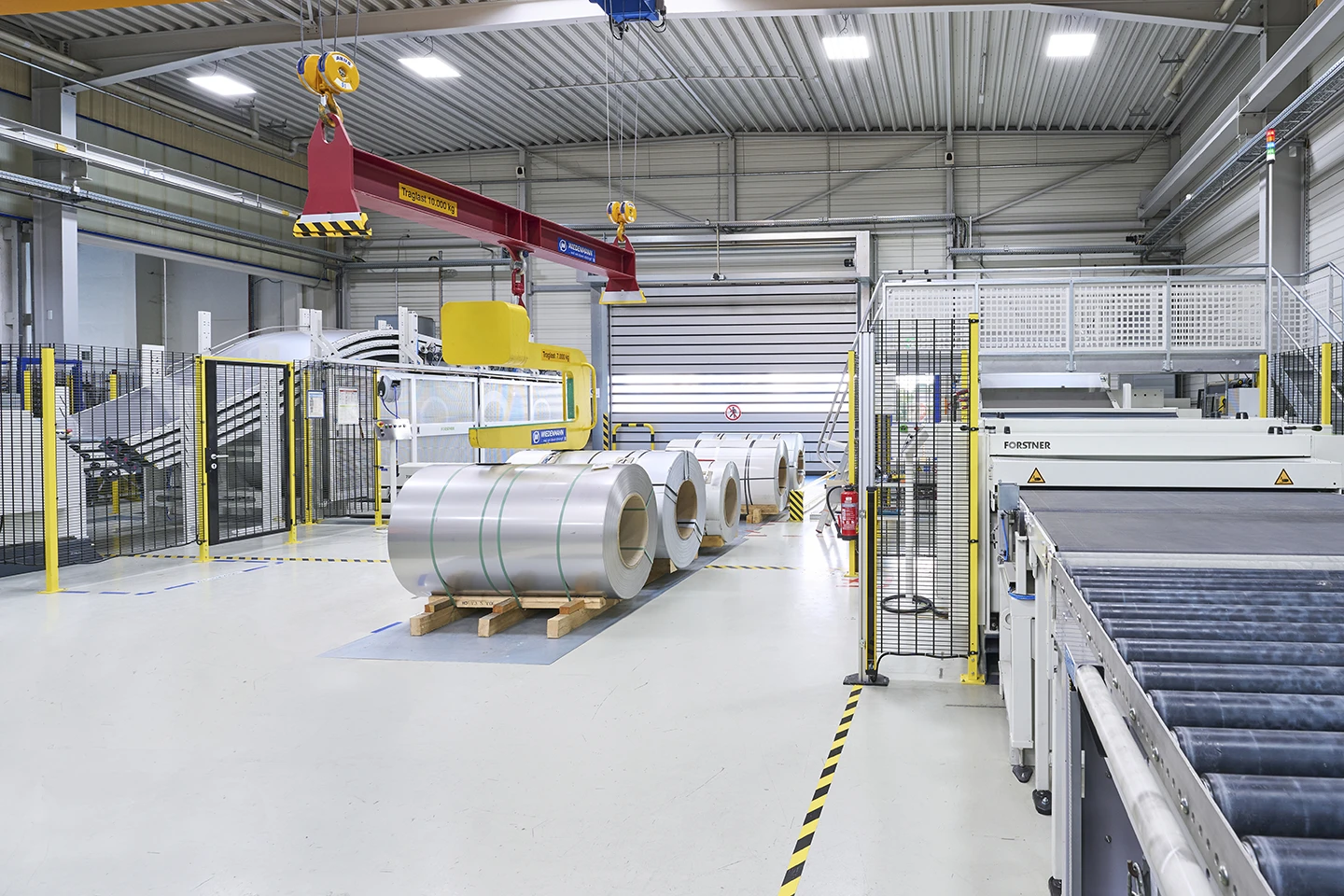

MEHRFACH ABCOILANLAGEN
Das umfangreiche Maschinenprogramm von CIDAN ermöglicht die individuelle Anpassung von Komponenten, um Ihre spezifischen Produktionsanforderungen effizient und kostengünstig zu erfüllen und dabei höchste Qualitätsstandards zu gewährleisten. Wählen Sie die Anzahl und Größe der Abwickelgeräte entsprechend Ihren Anforderungen und Materialbearbeitungsbedürfnissen. Das Ergebnis ist eine hochleistungsfähige Mehrfachabcoilanlage, die für Ihrem Betrieb ausgelegt ist und eine schnelle Produktion sowie eine herausragende Funktionalität sicherstellt.
Mit der richtigen Kombination der Mehrfachabcoilanlage können Sie mühelos
- Ihre Stanz-, Laser- oder Schwenkbiegemaschine mit Material beschicken.
- Blechtafeln für den eigenen Bestand oder den Verkauf herstellen.
- Blechstreifen für die eigene Produktion herstellen.
- Große Coils zu kleineren Coils für den Verkauf umwickeln.
Hauptvorteile
Effiziente Materialhandhabung: Vereinfacht die Produktion von Zuschnitten und Streifen.
Optimierte Produktion: Versorgt Stanz-, Laser- oder Schwenkbiegemaschinen mit Material.
Erhöhte Durchsatzleistung: Steigert die Produktionsgeschwindigkeit für höheren Output.
Kapazität
Blechbreite, mögliche Anzahl and Abwickelgeräten und Fördergeschwindigkeit
Coilbreite
1524 mm
Abwickler
2 – 6 Abwickelgeräte
Geschwindigkeit
25 m/min
Blechbahn
Die Führungsbahn ist ideal für industrielle Anwendungen geeignet und ermöglicht schnelle Material- sowie sichere Coilwechsel für eine effiziente Verarbeitung. Sie verfügt über individuelle Sicherheitstüren, die Coilwechsel während des automatischen Betriebs erlauben, wertvolle Zeit sparen und gleichzeitig höchste Sicherheitsstandards gewährleisten. Optional kann die Führungsbahn mit Vorbiegereinrichtungen ausgestattet werden, um die Einrichtung beim Verarbeiten von dickeren Materialien zu erleichtern. Sicherheits-Schiebetüren mit Verriegelungen ermöglichen es der Maschine, von anderen Abcoilanlagen weiter zu arbeiten, während ein Coil gewechselt wird.
Wesentliche Merkmale:
- Schneller Materialwechsel: Steigert die Effizienz in der Coil-Verarbeitung.
- Sicherheitstüren: Ermöglichen sichere Coilwechsel während des Betriebs.
- Vorbiegereinrichtungen: Optionale Ausstattung für die Verarbeitung dickerer Materialien.
- Sicherheitsverriegelungen: Gewährleisten einen kontinuierlichen Betrieb bei höchster Sicherheit.
Optimieren Sie Ihre Coil-Verarbeitung mit unserer fortschrittlichen Führungsbahn – für maximale Effizienz und Sicherheit.

Spannbock, programmierbar
Der Spannbock stellt sicher, dass alle Coils bereitstehen und geführt werden, sodass das Material auf Anforderung bereitsteht. Bis zu sechs Coils können im Spannbock fixiert werden. Der Zugriff auf die einzelnen Bleche erfolgt dabei vollautomatisch über das Steuerungssystem. Coilwechsel benötigen mit dem Steuerungssystem weniger als einer Minute.
Wesentliche Merkmale:
- Automatisierte Steuerung: Vollautomatische Steuerung für individuellen Blechzugriff.
- Schnelle Coilwechsel: Wechseln Sie die Coils mit dem Steuerungssystem in weniger als einer Minute.
- Kapazität: Kann bis zu sechs Coils aufnehmen und ist sofort einsatzbereit.
Optimieren Sie Ihre Produktion mit dem Spannbock, der ein schnelles und automatisiertes Coil-Management ermöglicht.
Scherenhubtisch
Der Scherenhubtisch ist ein entscheidender Teil einer Mehrfach Abcoilanlage, da dieser alle Abwickelgeräte beladen kann. Seine Bewegung in 3 Achsen und sein Steuerungssystem erlauben es dem Bediener, das zu beladende Abwickelgerät vorauszuwählen, was Zeit und Mühe spart. Ein 8000 kg schweres Coil ist ganz leicht zu wechseln, da alle Bewegungen über eine Fernsteuerung steuerbar sind.
Wesentliche Merkmale:
- Bewegung in 3 Achsen: Erlaubt eine vielseitige und präzise Positionierung.
- Vorwahlsteuerung: Ermöglicht dem Bediener die Auswahl des zu beladenden Abwickelgeräts.
- Fernbedienung: Erleichtert die einfache und sichere Handhabung von Coils.
Erweitern Sie Ihre Mehrfach Abcoilanlage mit unserem effizienten und benutzerfreundlichen Scherenhubtisch.

Elektronisches Auge
In einer typischen Längs-/Querteilanlage ist jedes Mal, wenn ein neues Coil geladen oder die Position des Spaltmessers geändert wird, ein „Nullschnitt“ erforderlich. Durch das elektronische Auge entfällt diese Notwendigkeit bei rechteckigem Material. Es erkennt das Material und stellt die Position ein, sodass Ihre Aufträge sofort ausgeführt werden können.
Wesentliche Merkmale:
- Zero Cut Elimination: Removes the need for a zero cut with square material.
- Automatic Sensing: Detects material position for instant job start.
- Efficiency: Increases productivity by reducing setup time.
- Nullschnitt-Eliminierung: Macht den Nullschnitt bei rechteckigem Material überflüssig.
- Automatische Erkennung: Erkennt die Position des Materials für sofortigen Auftragsstart.
- Effizienz: Erhöht die Produktivität durch kürzere Rüstzeiten.
Optimieren Sie Ihre Längs-/Querteilanlage mit dem elektronischen Auge für schnelleren und effizienteren Betrieb.

Automatische Tischführung
Die Tischführung ist entscheidend für die Funktion und Genauigkeit des Systems. Sie umfasst eine feste und motorisierte Coilführung mit Kugellagern. Die motorisierte Führungseinstellung erfolgt softwaregesteuert. Dabei werden Informationen aus der Materialtabelle verwendet, um die Position der Führung genau einzustellen.
Wesentliche Merkmale:
- Einstellung per Motor: Gewährleistet eine präzise Positionierung der beweglichen Führung.
- Kugellager: Sie sorgen für eine reibungslose und zuverlässige Bewegung.
- Softwaresteuerung: Passt sich auf Grundlage der Daten aus der Materialtabelle an, um eine einheitliche Genauigkeit sicherzustellen.
Verbessern Sie die Präzision und Effizienz Ihres Systems mit unserer automatischen Tabellenführung, die für eine genaue und zuverlässige Coil-Handhabung ausgelegt ist.
Abwickelgerät
Das Abwickelgerät ist für eine effiziente Coil-Handhabung ausgelegt, sodass das Coil mit einem Gabelstapler oder Coil-Wagen direkt auf den Dorn aufgesetzt werden kann. Der hydraulische Dorn spannt das Coil sicher ein.
Wesentliche Merkmale:
- Antrieb: Ja
- Typ: Eine Seite abgestützt
- Modell: Bodenmontage
- Klemmen: Hydraulisch
- Spannbereich: Ø 465-515 mm
- Max. Coildurchmesser: Ø 1200 mm
- Coilgewicht: 5000 oder 8000 kg
Optimieren Sie Ihren Ablauf für die Coil-Handhabung mit unserer hydraulischen Abwickelgeräten, die für einen sicheren und effizienten Betrieb ausgelegt ist.

Andrückarm
Der Andrückarm sichert das Coil in seiner Position, während der Bediener ein neues Coil aufspannt. Er wirkt dem federartigen Verhalten des Coils entgegen und erlaubt so ein sicheres Öffnen des Metallbandes zur Einspannen des Coils. Die Position des Arms lässt sich je nach Breite des Coils einstellen.
Wesentliche Merkmale:
- Antrieb: Nein
- Modell: Hydraulisch
- Einstellbare Position: Bietet Flexibilität bei unterschiedlichen Coil-Breiten.
- Höhere Sicherheit: Ermöglicht eine sichere und effiziente Handhabung des Coils beim Spannen.
Erhöhen Sie die Sicherheit und Effizienz mit dem hydraulischen Andrückarm, der für ein sichere Coil-Handhabung ausgelegt ist.

SPS-F3 Steuerung
Die F3-Steuerung ist mit einer variablen Drehzahlregelung und bis zu 20 Programmierzeilen ausgestattet. Alle verwendeten Antriebe, Motoren und Geber sind von hoher Qualität und namhaften Herstellern. Die einfache Symboldarstellung erleichtert die Nutzung in allen Sprachen.
Wesentliche Merkmale:
- Variable Drehzahlregelung: Ermöglicht eine präzise Anpassung der Geschwindigkeit an die jeweiligen betrieblichen Anforderungen.
- Umfangreiche Programmierung: Unterstützt bis zu 20 Programmierzeilen und ermöglicht so vielseitige und komplexe Prozesskonfigurationen.
- Hochwertige Komponenten: Verwendet Antriebe, Motoren und Encoder von renommierten Herstellern, die eine lange Lebensdauer und zuverlässige Leistung sicherstellen.
- Benutzerfreundliche Oberfläche: Die einfache Symboldarstellung macht die Steuerung intuitiv und in allen Sprachen zugänglich, was eine einfache Bedienung erlaubt.
Optimieren Sie die Steuerung und die Funktionen Ihres Systems mit der SPS-F3-Steuerung, die für hervorragende Leistung und Benutzerfreundlichkeit entwickelt wurde.

Schwere Richtmaschine
Die schwere Richtmaschine ist für industrielle Anwendungen vorgesehen. Sie stellt vollautomatische Anpassungen auf Grundlage der Materialtabellenwerte bereit. Das innovative MOP-System von Forstner sorgt dafür, dass keine Stillstandsmarkierungen auf dem Blech entstehen. Die Bediener können das Eintauchen der Richtwellen prozentuell je nach Coilnutzung einstellen. In Kombination mit einem Forstner-Abwickelgerät stellt sich die Richtmaschine automatisch auf den Durchmesser des Coils ein, um ein durchgängig perfektes Ergebnis bereitzustellen.
Wesentliche Merkmale:
- Typ: Schwerer Anschlag
- Modell: Automatik für empfindliches Material
- Richtmaschinenwelle: Ø 110 mm
- Richtmaschinentyp: 6-Walzen
- Blechbreite: 1524 mm
- Geschwindigkeit: 25 m/min
Optimieren Sie Ihre industriellen Prozesse mit der schweren Richtmaschine, welche für Präzision, Effizienz und eine überlegene Materialhandhabung konzipiert ist.

Schwere Tafelschere
Die schwere Tafelschere wurde nahtlos in das modulare System von Forstner integriert, das auf optimale Leistung und Präzision ausgelegt ist. Sie bietet eine Schnittpalteinstellung für die Messer und stellt damit gleichbleibend perfekte Schnittergebnisse sicher. Der verstärkte Scherenrahmen garantiert eine gleichmäßige Scherbewegung.
Wesentliche Merkmale:
- Typ: Schwer
- Modell: Schnittspalteinstellung
- Klingentyp: Edelstahl
- Blechbreite: 1524 mm
Erzielen Sie mit der für robuste Anwednungen und nahtlose Integration in Ihre Produktionsanlage entwickelten schweren Tafelschere präzise und effiziente Zuschnitte.

Grundrahmen
Der solide geschweißte Grundrahmen stellt sicher, dass Richtmaschine und Tafelschere perfekt zueinander ausgerichtet sind, was zu präzisen rechtwinkligen Schnitten führt. Dieser robuste Rahmen beschleunigt auch die Montage vor Ort und verteilt das Gewicht der Maschine gleichmäßig, was die Stabilität erhöht.
Wesentliche Merkmale:
- Paralleles Ausrichten: Gewährleistet rechtwinklige Schnitte durch parallele Positionierung von Richtmaschine und Tafelschere.
- Schnelle Montage: Ermöglicht eine schnellere Montage vor Ort.
- Gewichtverteilung: Verteilt das Gewicht der Maschine gleichmäßig und sorgt so für mehr Stabilität.

Manueller Modus
Der manuelle Modus des SPS-F3 Systems umfasst ein „Referenzschnitt“-Symbol, das bei Betätigung das Material vorwärts bewegt und ca. 25 mm hinter der Schere stoppt und einen automatischen Schnitt ausführt, um eine perfekte quadratische Kante zu erzeugen.
Mit dem Symbol „Materialauswahl“ können Sie das aktuell verwendete Material auswählen. Diese Auswahl ruft alle notwendigen erforderlichen Informationen aus der Materialtabelle ab, je nachdem, ob es sich um eine Einfach Abcoilanlage oder eine Mehrfach Abcoilanlage handelt. Der Bediener kann alle wichtigen Materialinformationen in diese Tabelle eintragen.

Programmmodus
Die SPS-F3 ist unglaublich leicht zu programmieren. Geben Sie einfach die Anzahl und die Länge des Auftrags ein, wählen Sie, ob Sie spalten oder schneiden wollen, und entscheiden Sie, ob Sie mit der nächsten Zeile fortfahren oder eine Pause zwischen den Zeilen einlegen möchten. Drücken Sie auf Speichern. Die Maschine speichert das Programm sofort. Sie können bis zu 20 Zeilen mit jeweils individuellen Programmen einfügen, was das System sehr flexibel und benutzerfreundlich macht.

Betriebsmodus
Im Betriebsmodus läuft die Maschine automatisch auf die programmierte Länge (+/-0,5 mm pro 2000 mm), stoppt und schneidet den Auftrag auf die exakte Länge. Das System der SPS-F3 überwacht die aktuelle Position, die Anzahl der Teile, die Meter pro Minute, die programmierte Menge und die Länge, um die Genauigkeit zu gewährleisten. Die Geschwindigkeit lässt sich über einen Drehknopf an der Steuerung einstellen.
Wesentliche Merkmale:
- Automatikbetrieb: Läuft und schneidet auf die exakt programmierte Länge.
- Präzise Verfolgung: Überwacht Position, Teileanzahl, Geschwindigkeit, Menge und Länge.
- Einstellbare Geschwindigkeit: Die Geschwindigkeit lässt sich mit einem einfach zu bedienenden Regler einstellen.
Der Betriebsmodus der SPS-F3 stellt präzisen und effizienten Betrieb sicher.
Materialdefinition
Im Abschnitt „Materialdefinition“ können Sie bis zu 50 verschiedene Materialtypen definieren. Den Materialarten können beliebige Namen zugewiesen werden und alle relevanten Parameter lassen sich mit eintragen. Sobald ein Material ausgewählt ist, ruft das Steuerungssystem alle gespeicherten Informationen ab, die für die Verarbeitung benötigt werden.
Wesentliche Merkmale:
- Bis zu 50 Materialtypen: Anpassen und Speichern verschiedener Materialspezifikationen.
- Umfassende Parametereingabe: Fügen Sie alle erforderlichen Details für jede Materialart hinzu.
- Einfache Auswahl: Schneller Zugriff auf vordefinierte Materialien mit allen erforderlichen Informationen.
Optimieren Sie Ihre Produktion mit angepassten Materialdefinitionen für eine präzise und effiziente Verarbeitung.

Encoder
Der Encoder verfügt über ein Aluminium-Encoderrad, das auf dem Coil positioniert ist, während dieses die Maschine durchläuft. Eine Zugfeder stellt ständigen Kontakt mit dem Coil und damit eine einheitliche und genaue Längenmessung sicher. Das Design der oberen Schiene ermöglicht es dem Bediener, den Drehgeber für optimale Flexibilität einfach an eine beliebige Stelle auf dem Zuführungstisch zu bewegen.
Wesentliche Merkmale:
- Aluminium-Encoderrad: Dauerhafte und zuverlässige Messung.
- Zugfeder: Sorgt für einen ständigen und genauen Kontakt.
- Einstellung der oberen Schiene: Ermöglicht eine einfache Neupositionierung auf dem Zuführungstisch.
Erzielen Sie präzise Messungen mit unserem fortschrittlichen Encodersystem.


OPTION
Papieraufwickelgerät
Wenn Sie Edelstahlcoils mit einer Papierschicht verarbeiten, ist das Papieraufwickelgerät für Ihre Produktionslinie unverzichtbar. Dieses System synchronisiert das Abwickelgerät und das Papieraufwickelgerät, um sicherzustellen, dass die Papierlage nach der Coil-Verarbeitung perfekt aufgewickelt wird. Das Ergebnis ist eine sauber aufgerollte Papierrolle, die wiederverwendet oder einfach entsorgt werden kann.
Wesentliche Merkmale:
- Synchronisierung: Gewährleistet einen nahtlosen Betrieb zwischen Abwickelgerät und Papieraufwickelgerät.
- Perfektes Aufwickeln: Für eine saubere und wiederverwendbare oder Einwegpapierrolle.
- Effizienz: Höhere Effizienz bei der Verarbeitung von Edelstahlcoils mit Papierlagen.
Optimieren Sie Ihre Coil-Verarbeitung mit unserem Papieraufwickelgerät für effizientes und wiederverwendbares Papierhandling.

OPTION
Anbiegevorrichtung
Für die Verarbeitung von dickeren Materialien, wie z.B. 1,00 mm Stahl (400 N/mm²) und 0,85 mm Edelstahl (600 N/mm²), empfiehlt Forstner dringend, die Blechbahn mit einer Anbiegevorrichtung zu versehen. Diese Vorrichtung biegt den Anfang des Coils leicht nach oben, um den durch den Wickelvorgang verursachten Knicken entgegenzuwirken und eine gleichmäßigere Materialzufuhr zu gewährleisten.
Wesentliche Merkmale:
- Verbesserte Zuführung: Begradigt anfängliche Knicke für einen besseren Materialtransport.
- Empfohlen für dicke Materialien: Unverzichtbar für dickere Stahl- und Edelstahlcoils.
- Höhere Effizienz: Erleichtert die reibungslose Verarbeitung von Coils und den Materialtransport.
Optimieren Sie Ihre Materialhandhabung mit unserer Anbiegevorrichtung, die für eine überragende Coilzuführung und Effizienz in der Verarbeitung ausgelegt ist.

OPTION
Vollgummierte Einzugswalzen
Wenn Sie Ihre Anlage für einen Folienapplikator vorbereiten wollen, sind vollgummierte Einzugswalzen die ideale Option. Diese Walzen stellen sicher, dass Ihre Anlage jederzeit problemlos mit einem Folienapplikator nachgerüstet werden kann und bieten eine nahtlose Integration für zukünftige Upgrades.
Wesentliche Merkmale:
- Vorbereitung für Folienapplikator: Ermöglicht die einfache Nachrüstung eines Folienapplikators.
- Vollgummierte Einzugswalzen: Sorgt für eine reibungslose und einheitliche Handhabung der Materialien.
- Mehr Vielseitigkeit: Ermöglicht zukünftige Erweiterungen Ihrer Produktionslinie.
Optimieren Sie Ihre Produktionslinie mit vollgummierten Einzugswalzen für die einfache Integration eines Folienapplikators.

OPTION
Stapeltisch
Der Stapeltisch ist ein hydraulisch betriebener Scherenhubtisch, der sich automatisch absenkt, wenn der Blechstapel wächst. Die genauen Abmessungen können Sie an Ihre spezifischen Produktionsanforderungen anpassen.
Wesentliche Merkmale:
- Hydraulischer Betrieb: Passt die Höhe beim Stapeln der Bleche automatisch an.
- Einstellbare Abmessungen: Stellen Sie die Tischgröße für Ihre Produktionsanforderungen ein.
- Effiziente Materialhandhabung: Erhöht die Produktivität durch Rationalisierung des Stapelvorgangs.
Optimieren Sie die Materialhandhabung mit unserem einstellbaren Stapeltisch, der für einen effizienten und automatisierten Betrieb ausgelegt ist.

OPTION
Hartverchromte Richtwalze
Für anspruchsvolle Anwendungen und eine längere Lebensdauer empfehlen wir die Verwendung von hartverchromten Wellen am Richtwerk. Diese Walzen bieten eine erhöhte Verschleißfestigkeit und gewährleisten eine gleichbleibende Leistung und Langlebigkeit in stark beanspruchten Umgebungen.
Wesentliche Merkmale:
- Höhere Langlebigkeit: Hartverchromte Schäfte bieten eine hohe Verschleißfestigkeit.
- Längere Lebensdauer: Verlängert die Betriebsdauer der Richtmaschine.
- Zuverlässige Leistung: Ideal für anspruchsvolle Anwendungen, die robuste und langlebige Lösungen verlangen.
Erreichen Sie maximale Effizienz und Haltbarkeit mit unseren hartverchromten Richtwalzen, die für die härtesten Anwendungen konzipiert sind.

OPTION
Förderband
Das Förderband ist motorisiert und kann mit einem Gurt, Bürsten oder Walzen versehen sein, um einzelne Bleche schonend zur Weiterverarbeitung zu befördern. Sie haben die Flexibilität, die genauen Abmessungen für Ihre spezifischen Bedürfnisse zu bestimmen.
Wesentliche Merkmale:
- Motorisierter Betrieb: Sorgt für eine reibungslose und effiziente Beförderung.
- Vielseitige Optionen: Erhältlich mit Gurt, Bürsten oder Walzen.
- Einstellbare Abmessungen: Passen Sie die Größe des Förderers an Ihre Produktionsanforderungen an.
- Sanfte Handhabung: Ideal für die Verarbeitung empfindlicher Bleche, die nur minimal beschädigt werden.
Optimieren Sie Ihren Blechbearbeitungsprozess mit unseren anpassbaren und vielseitigen Förderlösungen.

OPTION
Tafelscherenauszug
Der Tafelscherenauszug ist eine wesentliche Option für vollautomatische Anlagen. Nach jedem Schneidezyklus sorgt sie dafür, dass das geschnittene Blech sanft von den Scherenklingen wegbewegt wird, was die Schnitte präziser macht und die Lebensdauer der Klingen erhöht.
Wesentliche Merkmale:
- Automatikbetrieb: Lässt sich nahtlos in vollautomatische Anlagen integrieren.
- Höhere Präzision: Sorgt für bessere Schnitte, indem es die Bleche effizient von den Scherenklingen wegbewegt.
- Längere Lebensdauer der Klinge: Verringert den Verschleiß der Klingen von Tafelscheren und erhöht deren Lebensdauer.
Optimieren Sie Ihren Schneidprozess mit dem Tafelscherenauszug.

OPTION
Dickenmessung
Das Messsystem befindet sich am motorisierten Führungsanschlag und sorgt dafür, dass die Blechdicke dem Materialtisch entsprechend genau erfasst wird. Bei einer Abweichung meldet die Steuereinheit einen Fehler. Diese Funktion ist entscheidend für den direkten Anschluss an eine Produktionslinie, da sie menschliche Fehler ausschließt und die Maschinensicherheit erhöht.
Wesentliche Merkmale:
- Genaue Überprüfung der Dicke: Prüft die Blechdicke über die Materialtabelle.
- Fehleranzeige: Zeigt dem Bediener an der Steuereinheit Abweichungen an.
- Höhere Sicherheit: Verringert menschliche Fehler und macht die Produktionslinie sicherer und zuverlässiger.
Sorgen Sie mit unserem Messsystem für Präzision und Sicherheit in Ihrer Produktionsanlage.

OPTION
Externe Schnittstelle
Das Forstner F3-Steuerungssystem ist für eine nahtlose und effiziente Kommunikation mit anderen Systemen und Anlagen ausgelegt. Eine vordefinierte Schnittstelle mit einem PN/PN-Koppler stellt eine perfekte Synchronisation zwischen den Maschinen sicher. Forstner bietet umfangreiche Erfahrung in der Integration verschiedener Lösungen und bietet eine zuverlässige und schnelle Systemintegration. Weitere Einzelheiten zu den Schnittstellen erfahren Sie von Ihrem Vertriebsmitarbeiter.
Wesentliche Merkmale:
- Nahtlose Kommunikation: Entwickelt für die einfache Integration mit anderen Systemen.
- PN/PN-Koppler: Sorgt für perfekte Synchronisation und Kommunikation.
- Umfassende Erfahrung: Nachweisliche Erfolgsbilanz bei der Integration verschiedener Lösungen.
Verbesserung der Systemintegration mit dem zuverlässigen und effizienten Forstner F3-Steuerungssystem.

OPTION
Feinrichtmaschine
Für Anwendungen, bei denen die Norm DIN EN 10143 Normal nicht ausreicht, bietet die Feinrichtmaschine mit ihren 9/21 Richtrollen eine überlegene Lösung. Der doppelt gelagerte Richtblock erreicht optimale Richtergebnisse und erfüllt hohe Richtanforderungen. Besprechen Sie mit uns Ihre spezifischen Anforderungen, um die beste Richtmaschine für Ihre Anwendung zu finden.
Wesentliche Merkmale:
- Hohe Präzision: Übertrifft die Norm DIN EN 10143 Normal.
- 9/21 Richtwalzen: Für außergewöhnliche Richtqualität.
- Doppelt gestützter Block: Gewährleistet die besten Richtergebnisse.
Mit unserer fortschrittlichen Feinrichtmaschine, die für die anspruchsvollsten Anwendungen entwickelt wurde, erzielen Sie ein hervorragendes Richtergebnis.

OPTION
Ebenheitsmessung
Das optionale Ebenheitsmesssystem ist unverzichtbar für Coilanlagen, die perfekt ebene Bleche für nachgelagerte Prozesse benötigen. Geben Sie Ihre Toleranzen in die SPS-F3 Steuerung ein. Das System überwacht kontinuierlich die Ebenheit des Blechs. Wenn unebenes Material erkannt wird, wird der Prozess gestoppt und die nachgelagerte Maschine wird informiert. Die Bediener können entscheiden, ob der Auftrag fortgesetzt oder abgebrochen werden soll. Diese Funktion schützt nachfolgende Prozesse, wie z. B. Stanzmaschinen, die eine maximale Ebenheit benötigen, und ermöglicht es dem Bediener, die Richtwalzen einzustellen, um ein Verziehen des Coils zu verhindern.
Wesentliche Merkmale:
- Ständige Überwachung: Stellt sicher, dass die Ebenheit des Blechs den vorgegebenen Toleranzen entspricht.
- Prozessschutz: Stoppt den Betrieb, wenn ungleichmäßiges Material erkannt wird, um nachgeschaltete Maschinen zu schützen.
- Bedienersteuerung: Erlaubt Anpassungen zur Optimierung von Materialeinsatz und Qualität.
Sorgen Sie für perfekte Ebenheit in Ihren Bandanlagen mit unserem fortschrittlichen Ebenheitsmesssystem, das auf Präzision und Effizienz ausgelegt ist.

OPTION
Ausschussbehälter
Wenn Sie sich die Option mit Ebenheitsmessung gewählt haben und Ihr System direkt mit einem nachgelagerten System verbunden ist, sollten Sie die Ausschussoption für die Handhabung von Coilresten in Betracht ziehen. Das Band zur Ebenheitsmessung ist so konzipiert, dass es das Restcoil effizient anhebt und verschrottet, was den Prozess schnell, einfach und effektiv macht.
Wesentliche Merkmale:
- Integrierte Verschrottung: Vereinfacht die Entsorgung von Restcoils.
- Effizienter Betrieb: Für schnelles und einfaches Verschrotten entwickelt.
- Verbesserter Arbeitsablauf: Rationalisiert den Prozess der Ebenheitsmessung.
Optimieren Sie Ihre Coilanlage mit unserer Ausschussbehälteroption, die eine effiziente und problemlose Entsorgung von Restmaterial sicherstellt.
OPTION
Klimaanlage
für den Schaltschrank
Befindet sich Ihre Produktion in einer Region mit Temperaturen von über 30 °C und hoher Luftfeuchtigkeit? Dann empfehlen wir Ihnen, Ihren Schaltschrank mit einer Klimaanlage auszustatten, um eine konstante Temperatur sicherzustellen, die eine hohe Systemverfügbarkeit und Zuverlässigkeit garantiert.
Wesentliche Merkmale:
- Temperatursteuerung: Sorgt für eine konstante Temperatur im Schaltschrank.
- Management der Luftfeuchtigkeit: Verringert die Auswirkungen von hoher Luftfeuchtigkeit auf die Systemkomponenten.
- Zuverlässigkeit des Systems: Stellt eine hohe Verfügbarkeit und Leistung Ihrer Steuerungssysteme sicher.
Steigern Sie Ihre Produktionseffizienz mit einem klimatisierten Schaltschrank, ideal für heiße und feuchte Umgebungen.
OPTION
Schlaufenauslass
Für Systeme, die im Coil-Betrieb Material direkt zuführen, wie z. B. ein Lasersystem, ist die Option mit dem Schlaufenauslass ideal. Nach der Ebenheitsmessung umfasst das System einen Schlaufenauslass und einen Ultraschallsensor zur Überwachung der Schlaufengrube, die vom Kunden gebaut wird.
Wesentliche Merkmale:
- Direkter Coilbetrieb: Liefert Material direkt vom Coil.
- Schlaufenauslass: Stellt einen reibungslosen Materialfluss nach der Ebenheitsmessung sicher.
- Überwachung mit Ultraschall: Überwacht die Schlaufengrube für optimale Leistung.
Erhöhen Sie die Effizienz Ihres Coilbetriebs mit der Option des Schlaufenauslasses, der für eine nahtlose Integration in nachgeschaltete Prozesse vorgesehen ist.

Entdecken Sie das intelligente Planungswerkzeug für Blechkantteile
Effiziente Blechbearbeitung beginnt und endet mit nuEvolution von nuIT – dem smarten
Planungswerkzeug, welches Ihren gesamten Fertigungsprozess revolutioniert. Kombinieren Sie
nuEvolution mit der beeindruckenden Leistung und Agilität unserer Maschinen für perfekte Übersicht, gute Ergebnisse, kürzere Durchlaufzeiten und höhere Rentabilität. Alles, was Sie brauchen, sind ein Tablet oder Laptop und Ihr Finger.

Technische Spezifikationen
Modell | 5t System | 8t System |
---|---|---|
Blechbreite | 1524 mm | 1524 mm |
Abwickler | 2-6 Abwickelgeräte | 2-6 Abwickelgeräte |
Coil Gewicht | 5.000 kg | 8.000 kg |
Coil Innen Durchmesser | 508 mm | 508 mm |
Coil Außen Durchmesser | 1200 mm | 1200 mm |
Spannmechanismus | Hydraulisch spannbar | Hydraulisch spannbar |
Scherenhubtisch Typ | 3-Achsen | 3-Achsen |
Scherenhubtisch Gewicht | 5.000 kg | 8.000 kg |
Richten | 6 Rollen | 6 Rollen |
Richttyp | Automatisch | Automatisch |
Geschwindigkeit | 25 m/min | 25 m/min |
Leistung | 19 kW | 19 kW |
Spannung | 400V / 3-Phase | 400V / 3-Phase |
Absicherung | 32A | 32A |
Service
Wir stehen Ihnen jederzeit für technischen Support zur Verfügung und führen gerne vorbeugende und schützende Wartungsarbeiten an Ihren Maschinen durch.

Benötigen Sie Hilfe die richtige Maschine und Optionen auszuwählen
Sprechen Sie mit einem unserer Spezialisten – wir beantworten gerne alle Ihre Fragen.
Rufen Sie +46 511 245 20 an oder senden Sie uns ein E-Mail.
Ankauf Ihrer Gebrauchtmaschine
Wir kaufen Ihre Gebrauchtmaschine, ganz egal welcher Hersteller oder welches Alter, sofern Sie eine Neumaschine von CIDAN kaufen. Verpassen Sie nicht die Gelegenheit in eine neue, effiziente und schnellere Maschine zu investieren. Die Tatsache das eine neue Maschine auch umweltfreundlicher ist ist ein weiterer Bonus für Ihre Entscheidung.
Ersatzteile
Benötigen Sie Ersatzteile oder Zubehör für Ihre CIDAN, Thalmann oder Forstner Maschine?
Stellen Sie sicher das Ihre Maschine stets in einem guten Zustand ist und bestellen Sie nur Origninalteile von CIDAN. Kontaktieren Sie uns per E-Mail und wir stehen Ihnen jederzeit zur Verfügung.
