Forstner SLIT
Die FORSTNER SLIT CUT/PRO ist ideal für den Spengler und die Lüftungstechnik. Die Maschine liefert präzise Zuschnitte mit minimalem Verschnitt und gratfreien Kanten. Arbeiten vom Coil reduziert Ihren Verschnitt und spart Lagerkosten. Lange, verstellbare Seitenführung in Verbindung mit den 4 Walzen auf dem Einlauftisch sorgen für präzise Ausrichtung und kratzarmes Arbeiten auch mit weichen Materialien wie Kupfer oder Aluminium.
SLIT
Die FORSTNER SLIT CUT/PRO ist die ultimative Lösung für Spengler und Lüftungsfertigung. Das Coilblech wird sehr einfach in die Maschine eingeführt, Sie erhalten präzise Schnitte, gratfrei bei minimalem Verschnitt. Verbessern Sie die Qualität und Produktionsgeschwindigkeit Ihrer Zuschnitte. Die Verwendung von Coils anstatt Tafelmaterial spart viel Geld, Sie reduzieren den Verschnitt und Ihre Lagerfläche.
Die FORSTNER SLIT Längs- und Querteilanlage ist mit vier Walzen auf dem Einlauftisch versehen, die für ein möglichst sanftes und schonendes Abwickeln sorgen und verhindern, dass weiche Materialien wie Kupfer, Aluminium und Zink beim Abwickeln beschädigt oder verformt werden.
Wählen Sie eine Konfiguration, die Ihren Anforderungen entspricht, und erhöhen Sie die Qualität und Produktivität mit diesem Produkt. Wenn Sie das Blech spalten müssen, wählen Sie eines der Modelle SLIT CUT oder SLIT PRO. SLIT CUT ist mit einer Rollenschere versehen, SLIT PRO mit einer Tafelschere. Die Nutzung von Coils anstatt von zugeschnittenen Blechen spart viel Geld, reduziert Ihren Verschnitt und den Lagerplatzbedarf.
Intelligente Vorteile
- Noch kompakter bei gleichbleibender Stärke
- LED-Beleuchtung bei den Spaltmessern
- Die Breiteneinstellung der Coils kann auf beiden Seiten des Tischs vorgenommen werden
- Einfachste Einstellung der Spaltmesser
Hauptvorteile
Sehr robuste Konstruktion.
Benutzerfreundliche Maschine, die eine einfache Handhabung auch für weniger erfahrene Bediener ermöglicht.
Vielseitige Anwendungen: Perfekt für kleine Werkstätten und anpassungsfähig für große Unternehmen mit hohem Produktionsbedarf.
Kapazität
Stabil und kompakt
Arbeitslänge
1250 – 1500
Geschwindigkeit
25 m/min
Blechdicke (400N/mm²)
1,0 – 0,8
Spalten
Die Forstner SLIT wirdin der Regel mit fünf Spaltmesserpaare ausgestattet. Die Messerwellen sind aus poliertem Werkzeugstahl hergestellt, die Spaltmesser sind zudem auf Rc45 gehärtet. Die Toleranz zwischen den Messerwellen und den Spaltmessern liegt bei weniger als 0,01mm. Die Spaltmesser können Sie sehr einfach auf die notwendigen Positionen verschieben.
Das Schnellspannsystem arbeitet mit einem Druckstück, das mit einer Innensechskantschraube geklemmt wird. Das Druckstück weist eine geringere Härte als die Messerwelle auf, somit bleibt die Messerwelle stets unbeschädigt.
Die Spaltmesser haben zwei Schneidflächen, Sie können wechselseitig angeordnet werden, um die Torsionsbildung beim Schneiden schmaler Streifen zu reduzieren.
Die oberen Spaltmesser platzieren Sie mit Hilfe der Skala exakt an die benötigte Position. Die unteren Spaltmesser positionieren Sie mit dem benötigten Schnittspalt gegen die oberen Spaltmesser.
Tisch
Die Tischführung hat vier Rollenlager (zwei auf jeder Seite), um das Blech zu führen. Durch die Rollenlager kann sich das Blech leicht vor und zurück bewegen, ohne dass die Kanten beschädigt werden. Die Führung hält das Blech parallel, während die Maschine das Blech fördert, um einen rechtwinkligen Schnitt zu gewährleisten.
Steuerung S1
Die SPS-S1 Steuerung, mit der Sie verschiedene Mengen und Längen programmieren können ist intuitiv aufgebaut. Die Steuerung verwendet eine Lichtschranke (beschrieben weiter unten), um den Blechanfang des Materials erfassen zu können. Die Steuerung verfügt über einen Abfalloptimierungs-Modus, bei dem die Maschine automatisch anhält, die Spaltwellen automatisch anhebt, um danach das Blech auf die eingestellte Länge zu schneiden. Was bleibt ist eine saubere Kante. Eine optionale Funkfernbedienung kann erworben werden, wenn später ein angetriebenes Abwickelgerät oder ein Aufwickler hinzugefügt wird, somit hat der Bediener alles unter Kontrolle.
Rolleneinlauftrichter
Der Rolleneinlauftrichter ist so abgewinkelt, dass er mit dem Coil eines Abwicklers übereinstimmt. Dies verhindert Abdrücke auf weichen Materialien wie Kupfer, Aluminium und Zink.
Spaltmesserabdeckung
Die Spaltmesserabdeckung verfügt über einen eingebauten Sicherheitsschalter. Der Schalter schaltet die gesamte Stromversorgung der Einzugswalzen und der Schere ab, sodass Sie die Messer sicher einstellen können. Mit dem eingebauten Scharnier können Sie die Abdeckung vollständig öffnen, ohne dass zusätzliche Stützen erforderlich sind.
LED-Spaltmesserbeleuchtung
Um Ihnen die Einstellung der Spaltmesser zu vereinfachen, haben wir eine LED Spaltmesserbeleuchtung eingebaut. Diese verleiht der Anlage ein optisches Highlight und trägt zur sicheren und schnellen Einstellung der Spaltmesser bei.
OPTION
Folien-Abwickelgerät
Das Folien-Abwickelgerät kann grundsätzlich auf jeden Tisch aufgebaut werden. Mittels der Umlenkrollen sowie der vollgummierten Einzugswalzen wird die Schutzfolie nahezu blasen- und faltenfrei aufgepresst. Das Gerät Type F-AG z2mo besitzt zusätzlich einen Arm mit Zugfeder zum Spannen der Folie während des Rückfahrens. Diese Ausführung ist nur bei Einfach-Abcoilanlagen einsetzbar.
OPTION
Tisch mit Rollen
Die Bandführung ist eine wichtige Komponente für die Funktion und Genauigkeit jedes Systems. Der Tisch hat eine feste und eine manuell verstellbare Coilführung mit Kugellagern. Die Einstellung der beweglichen Coilführung erfolgt über ein Handrad. Dieser spezielle Tisch hat im Tisch integrierte Rollen und wird bei weichen oder empfindlichen Blechen empfohlen.
OPTION
Abwickelgeräte
Wählen Sie von einer einfachen Halterung bis hin zu motorisierten Versionen. Erfahren Sie mehr auf der jeweiligen Produktseite.
OPTION

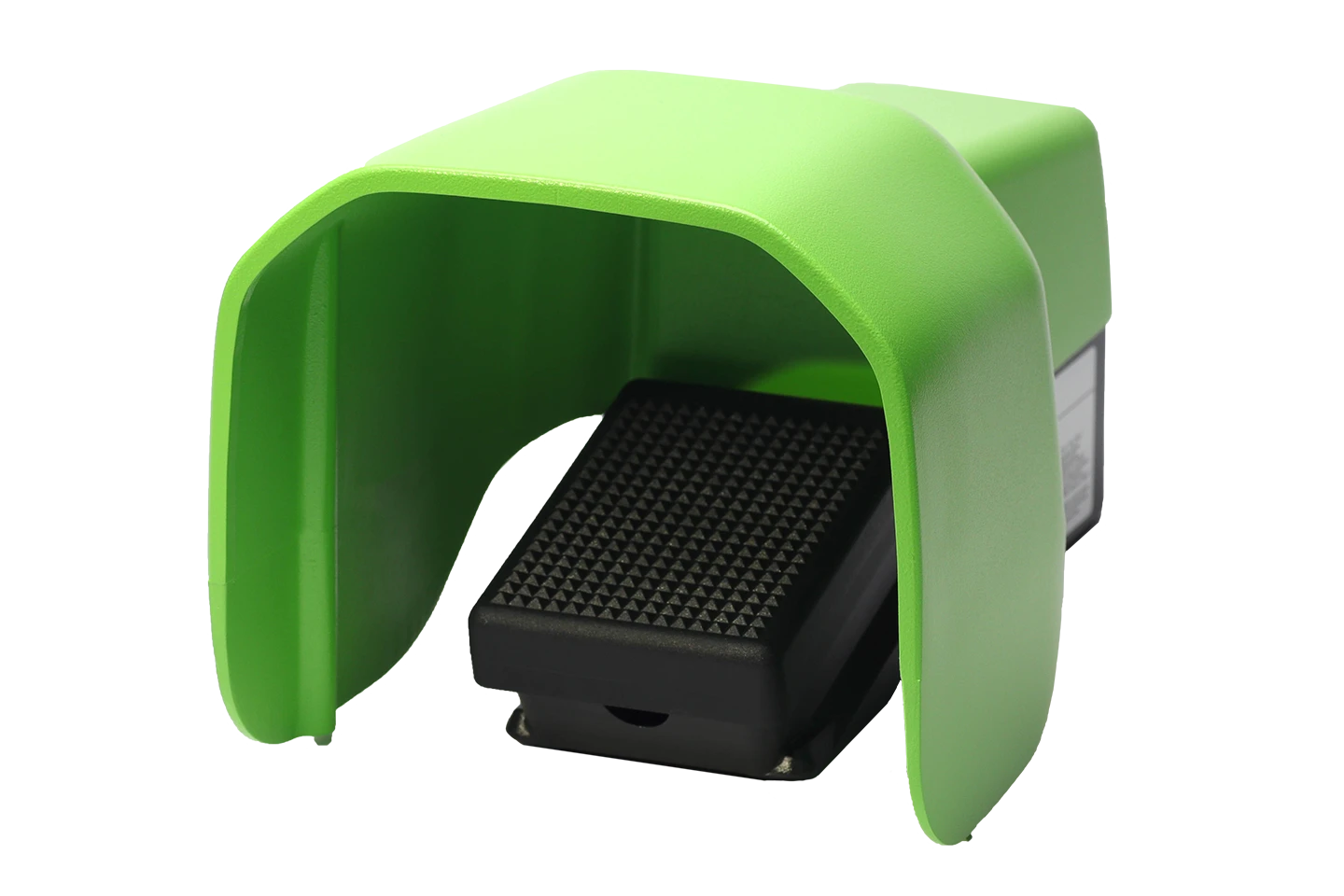

Fußschalter
Für externen Start des nächsten Auftrags.
OPTION
Vollgummierte Einzugswalzen
Wenn Sie Ihre Forstner SLIT Längs- und Querteilanlage für eine Folienabwicklung vorbereiten wollen, dann ist die Option mit den vollgummierten Walzen ideal für Sie. Somit ist Ihre Anlage bestens vorbereitet, um einen Folienabwickler jederzeit und einfach nachzurüsten.
OPTION
Abstreifringe
Wenn Sie schmale Streifen schneiden müssen oder einen Besäumschnitt durchführen, bieten wir Ihnen die richtige Lösung. Verwenden Sie unsere Abstreifringe, die perfekt auf unsere Schneidwellen abgestimmt sind, um ein noch besseres Schneidergebnis zu erzielen.
OPTION
Klapptisch (ACCESS)
Um die Zugänglichkeit zur Messerverstellung zu erleichtern, kann zwischen Streifen- und Tafelschere ein Klapptisch zum Eintritt in die Anlage eingebaut werden. Dies erhöht den Bedienkomfort erheblich, verlängert die Anlage jedoch um ca. 800 mm.
OPTION
Spannbock
Der Spannbock ist eine sehr kostengünstige Lösung, um einen raschen und einfachen Blechwechsel manuell durchzuführen. Bis zu sechs Coils sind fix im Spannbock eingespannt. Das gewünschte Blech wird über ein Handrad manuell in die Folgemaschine geschoben.
OPTION
Aufwickelgeräte
Mit dem Aufwickelgerät können Spalt- oder Breitbänder einfach aufgewickelt werden. Dabei werden die Coils straff auf einen Durchmesser von 508 mm aufgewickelt und es entsteht nach dem Binden und der Entnahme ein optisch sauberer Coil. Das Aufwickelgerät besitzt einen Tastarm, Separierscheiben, eine pneumatische Filzbremse, einen Motor und einen manuellen Spanndorn.
OPTION
Rollenschere für Edelstahl
Rüsten Sie die Standardversion der Rollenschere auf eine für das Schneiden von Edelstahl angepasste Version auf. Erhältlich für 1250 und 1500 mm.
OPTION
Zusätzliches Paar Spaltmesser
Die Forstner SLIT ist serienmäßig mit 5 Paar Spaltmessern ausgestattet. Es können maximal 7 Paar Spaltmesser eingebaut werden.
OPTION
Spaltmesser für Edelstahl
Schneiden Sie oft Edelstahlbleche? Dann sollte Ihre neue Forstner SLIT Längs- und Querteilanlage definitiv mit den hochwertigen Spezialmessern für Edelstahl ausgestattet werden. Diese verfügen über eine längere Lebensdauer und garantieren langfristig perfekte Schnitte. Sprechen Sie mit Ihrem Verkaufsberater über die Vorteile der Messer für die Edelstahlbearbeitung bei Ihrer Anwendung.
OPTION
Zusätzliches Paar Spaltmesser für Edelstahl
Die Forstner SLIT ist serienmäßig mit 5 Paar Spaltmessern ausgestattet. Es können maximal 7 Paar Spaltmesser für Edelstahl eingebaut werden.
OPTION
Geschwindigkeits-Upgrade
Die Standardgeschwindigkeit der Forstner SLIT beträgt 25 m/min. Sie können die Geschwindigkeit auf 35 m/min oder 45 m/min erhöhen.
Folien-Abwickelgerät
Das Folien-Abwickelgerät kann grundsätzlich auf jeden Tisch aufgebaut werden. Mittels der Umlenkrollen sowie der vollgummierten Einzugswalzen wird die Schutzfolie nahezu blasen- und faltenfrei aufgepresst. Das Gerät Type F-AG z2mo besitzt zusätzlich einen Arm mit Zugfeder zum Spannen der Folie während des Rückfahrens. Diese Ausführung ist nur bei Einfach-Abcoilanlagen einsetzbar.
Entdecken Sie das intelligente Planungswerkzeug für Blechkantteile
Effiziente Blechbearbeitung beginnt und endet mit nuEvolution von nuIT – dem smarten
Planungswerkzeug, welches Ihren gesamten Fertigungsprozess revolutioniert. Kombinieren Sie
nuEvolution mit der beeindruckenden Leistung und Agilität unserer Maschinen für perfekte Übersicht, gute Ergebnisse, kürzere Durchlaufzeiten und höhere Rentabilität. Alles, was Sie brauchen, sind ein Tablet oder Laptop und Ihr Finger.
Technische Spezifikationen
| <span data-metadata="„>Model | SLIT CUT 1250 | SLIT CUT 1500 | SLIT PRO 1250 | SLIT PRO 1500 |
|---|---|---|---|---|
| Blechbreite | 1250 mm | 1500 mm | 1250 mm | 1500 mm |
| Typ | aut. Längs- und Querteilen | aut. Längs- und Querteilen | aut. Längs- und Querteilen | aut. Längs- und Querteilen |
| Blechdicke Stahl (400 N/mm2) | 1,25 mm | 1,25 mm | 1,25 mm | 1,25 mm |
| Messerwelle Ø | 100 mm | 100 mm | 100 mm | 100 mm |
| Spaltmesser, Standard | 5 paar | 5 paar | 5 paar | 5 paar |
| Schere | Rollenschere | Rollenschere | Tafelschere | Tafelshere |
Spaltenkapazität SLIT CUT 1250 / SLIT PRO 1250
| Spaltmesser | Stahl* (400 N/mm2) | Edelstahl* (600 N/mm2)** | Aluminium* (200 N/mm2) |
|---|---|---|---|
| 4 paar | 1,25 mm | 0,8 mm | 1,5 mm |
| 5 paar | 1,0 mm | 0,6 mm | 1,2 mm |
| 6 paar | 0,8 mm | 0,5 mm | 1,0 mm |
| 7 paar | 0,7 mm | 0,4 mm | 0,8 mm |
Spaltenkapazität SLIT CUT 1500 / SLIT PRO 1500
| Spaltmesser | Stahl* (400 N/mm2) | Edelstahl* (600 N/mm2)** | Aluminium* (200 N/mm2) |
|---|---|---|---|
| 4 paar | 1,0 mm | 0,6 mm | 1,2 mm |
| 5 paar | 0,8 mm | 0,5 mm | 1,0 mm |
| 6 paar | 0,7 mm | 0,4 mm | 0,8 mm |
| 7 paar | 0,6 mm | 0,4 mm | 0,7 mm |
Entdecken Sie unsere smarten Lösungen in Aktion
Erleben Sie, wie die Maschinen von CIDAN in der Produktion performen. Jedes Video hebt wichtige Funktionen hervor, die Ihre Blechbearbeitung schneller, intelligenter und effizienter machen. Lassen Sie sich inspirieren, sehen Sie den Unterschied – und stellen Sie sich vor, was für Ihr Unternehmen möglich ist.

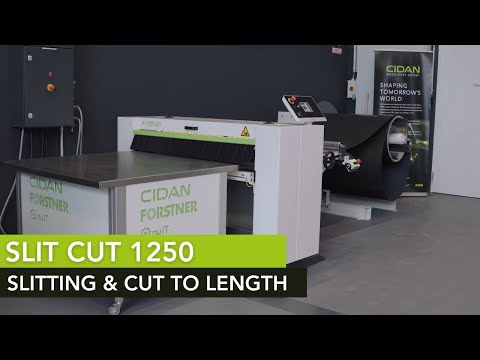

FORSTNER SLIT CUT/PRO

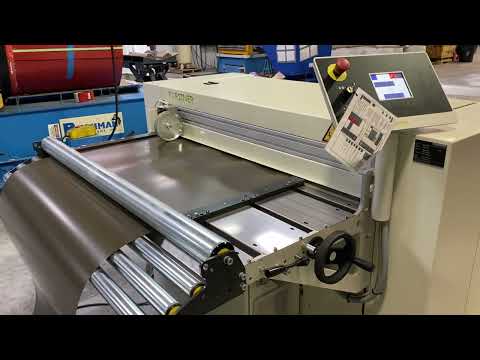

Slitting on the SLIT PRO 1250 w/ Material Table
